Zusammenbau

Montageanweisungen

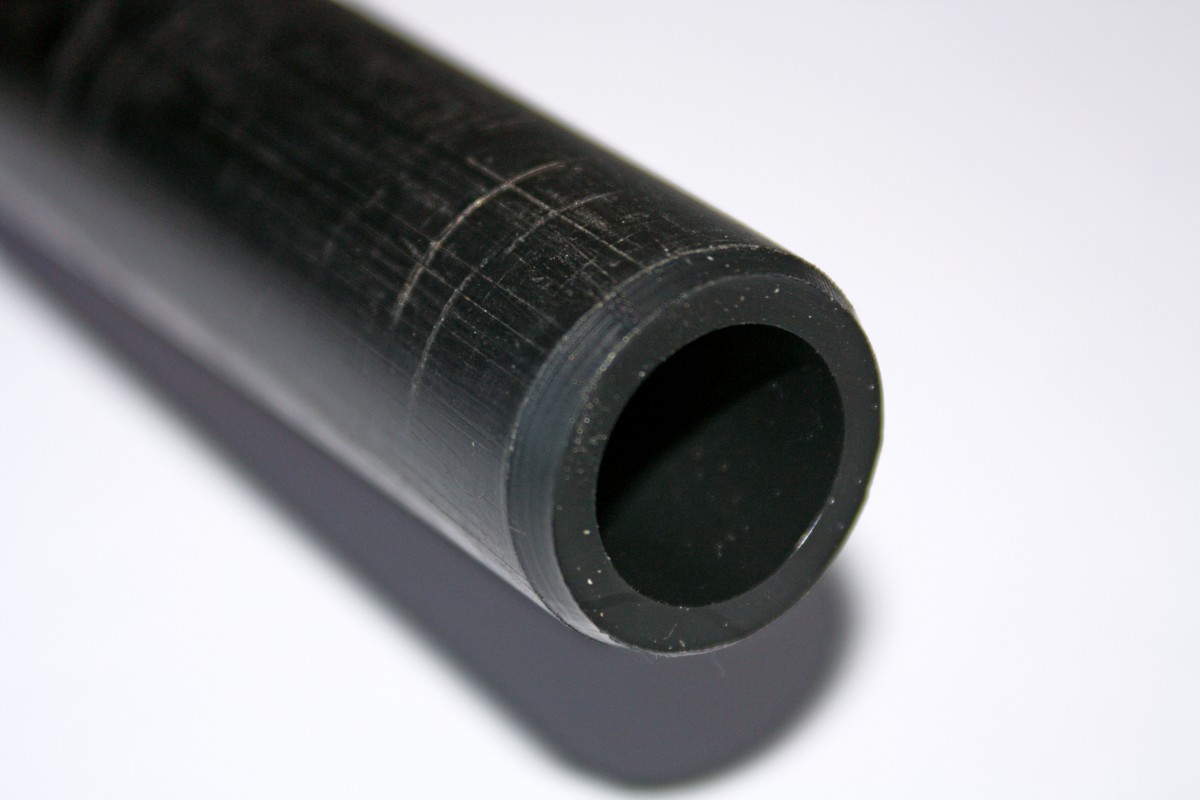

Für eine leichtere Installation des Kleinst und zur Vermeidung von Schäden an den Dichtungen wird empfohlen, die Enden des Rohres leicht zu entgraten und abgekantet werdender Abschnitt der Saugseite mit Seifenlauge oder einem lebensmitteltauglichen Schmiermittel geschmiert werden.

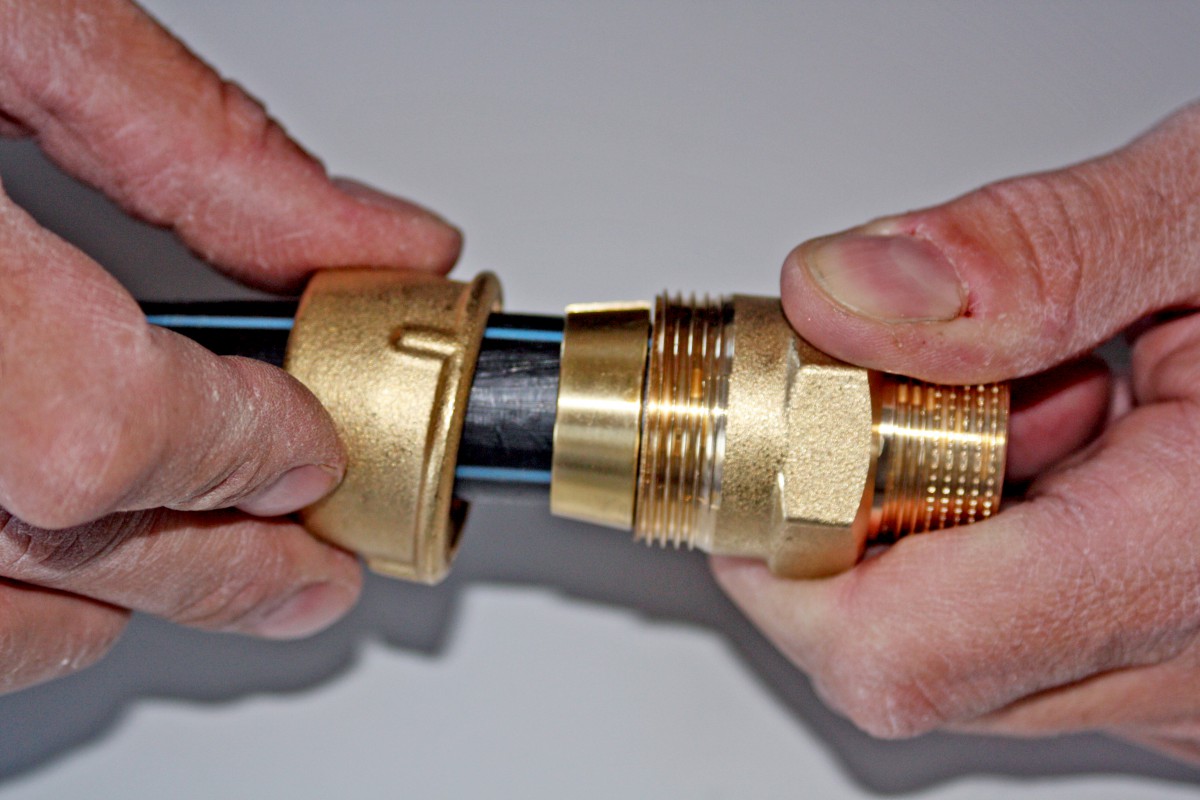

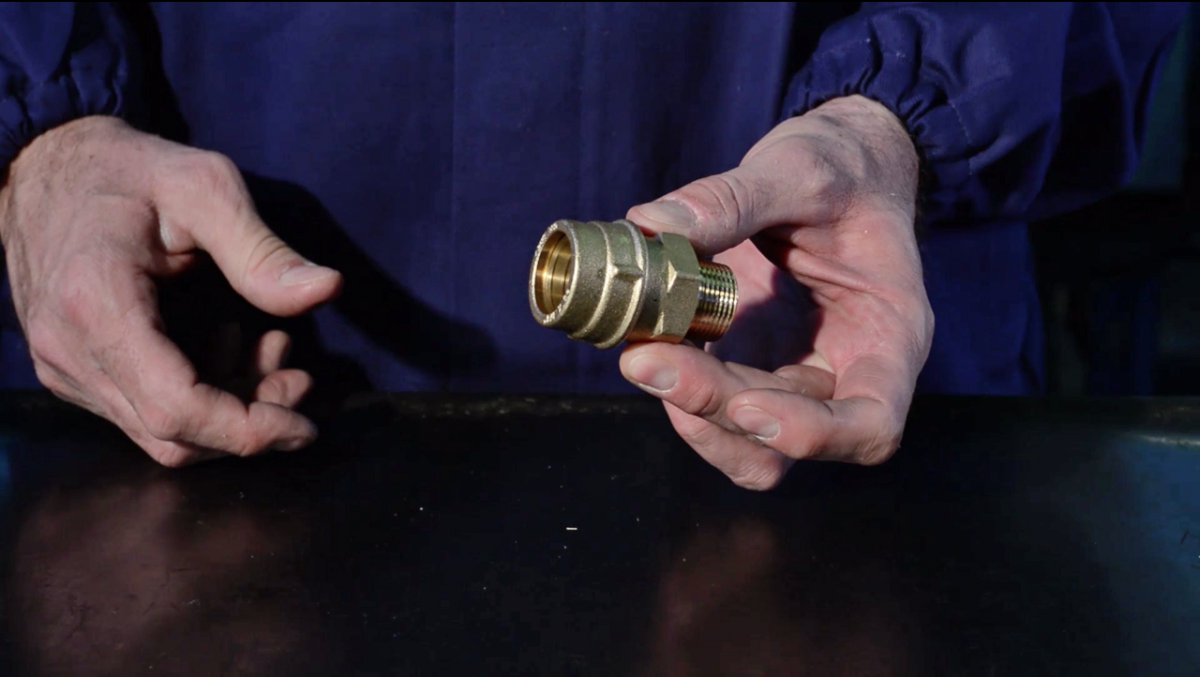

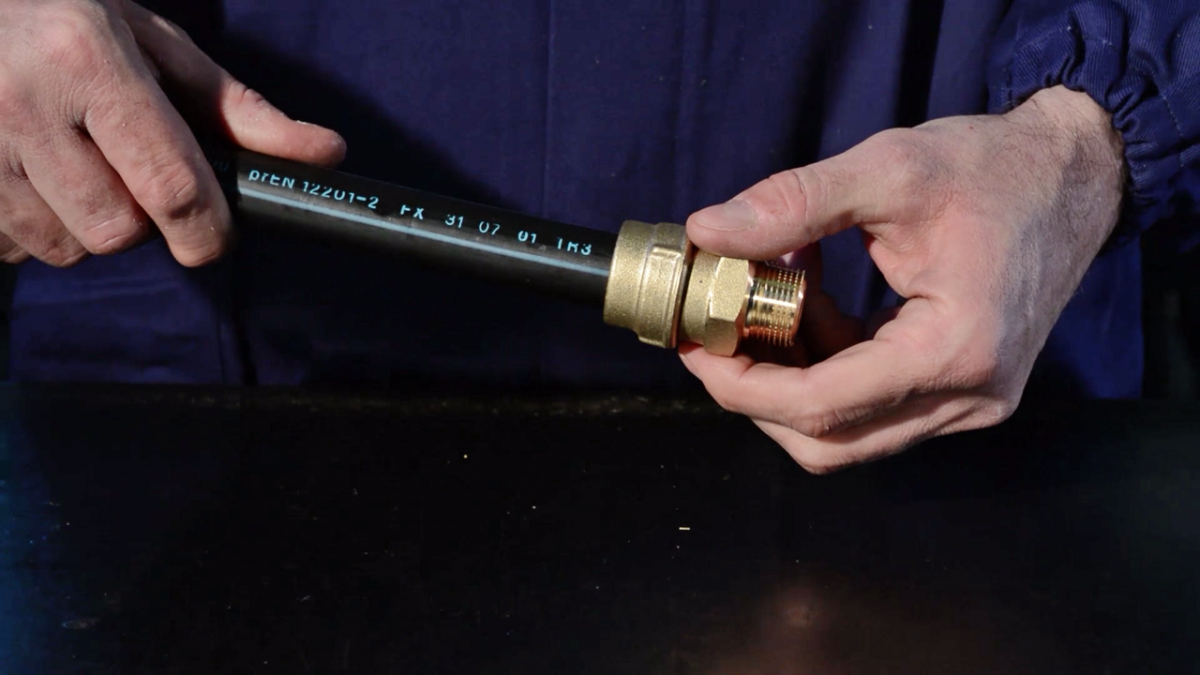

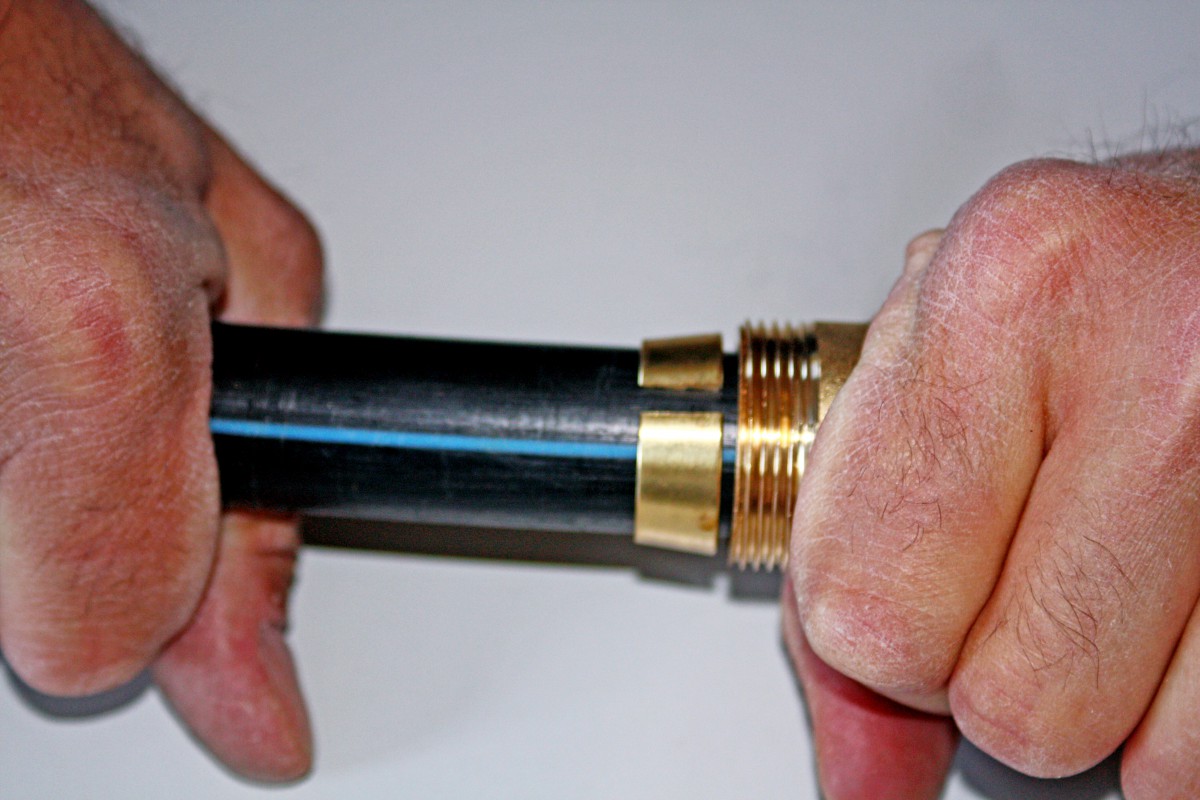

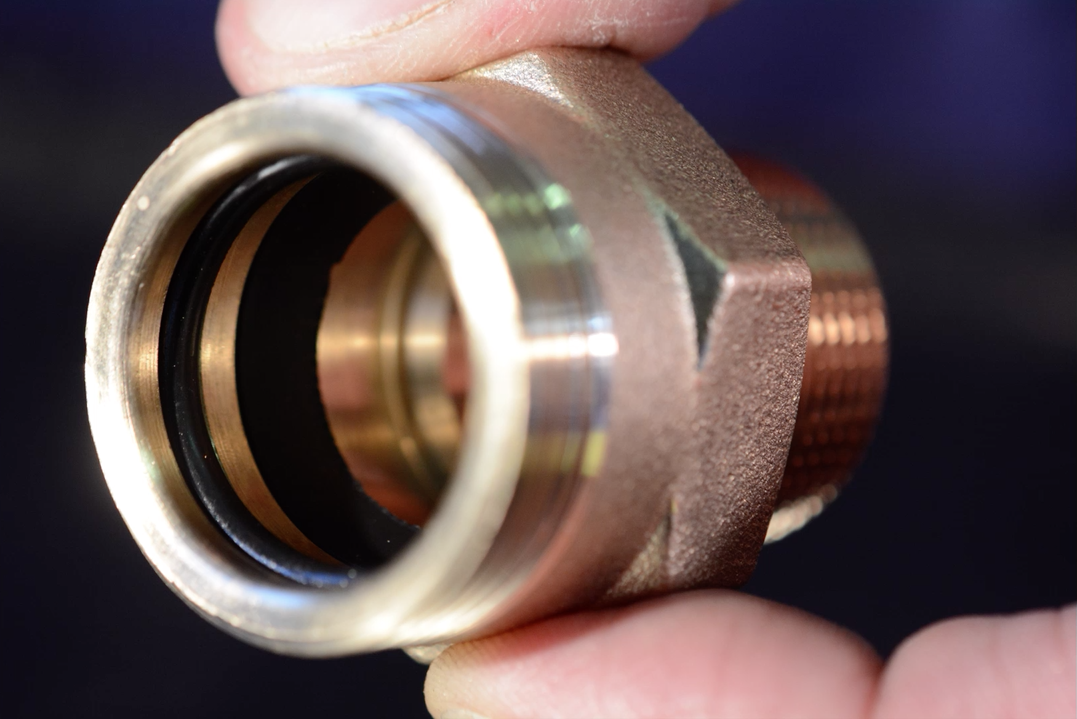

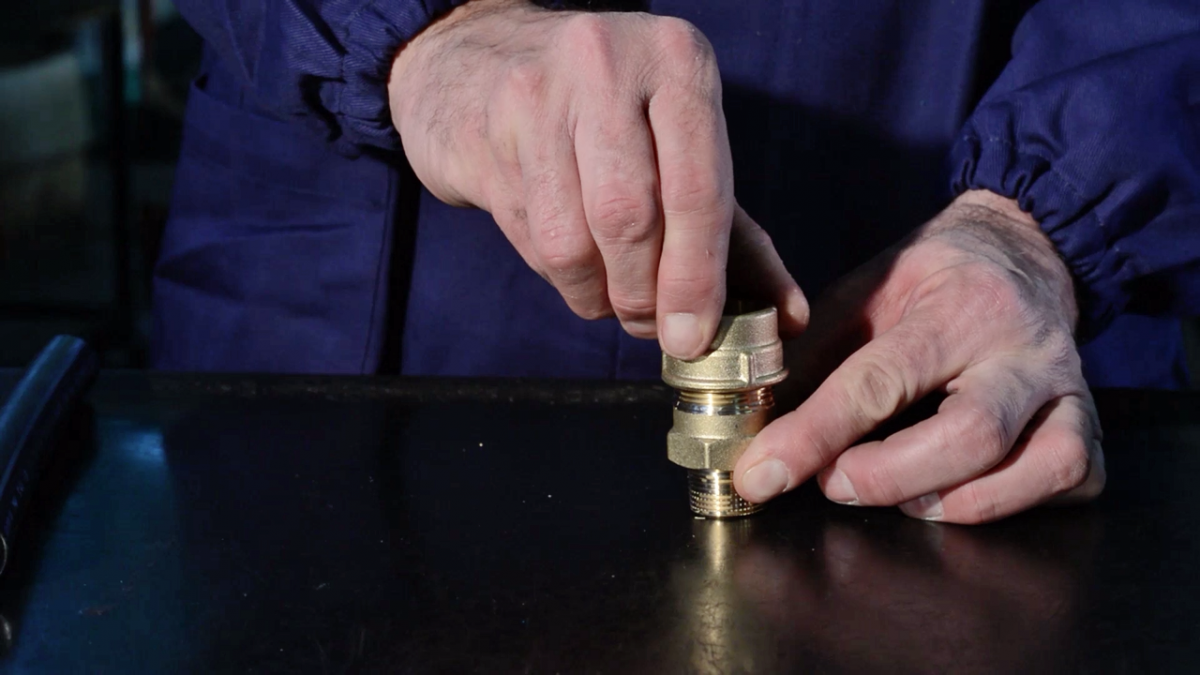

Das Kleinst UNIRAPID wird installationsbereit geliefert. Er kann leicht und rasch eingebaut werden, weil kein Aus- und Wiedereinbau erforderlich ist, sondern nur das Rohr bis in zum Anschlag in der Aufnahme des Kleinst eingeführt werden muss. Für die Montage sind keine Anziehwerkzeuge erforderlich, weil der konische Ring für die mechanische Sicherung sorgt, da dieselbe Kraft, die das Rohr zum Austreten bringt, mithilfe der konischen Kupplung zwischen Überwurfring und Ring ein Druck auf dem Rohr ausgeübt wird, das sich automatisch und absolut sicher blockiert.

Die Kupplung zwischen Rohr und Kleinst ist gleichzeitig sehr praktisch und flexibel, da sich die beiden Komponenten frei voneinander drehen und jederzeit ausgerichtet werden können. Gerade Kleinst können dagegen mit einem Kleinst mit anderen Abzweigungen verschraubt werden

Demontageanweisungen

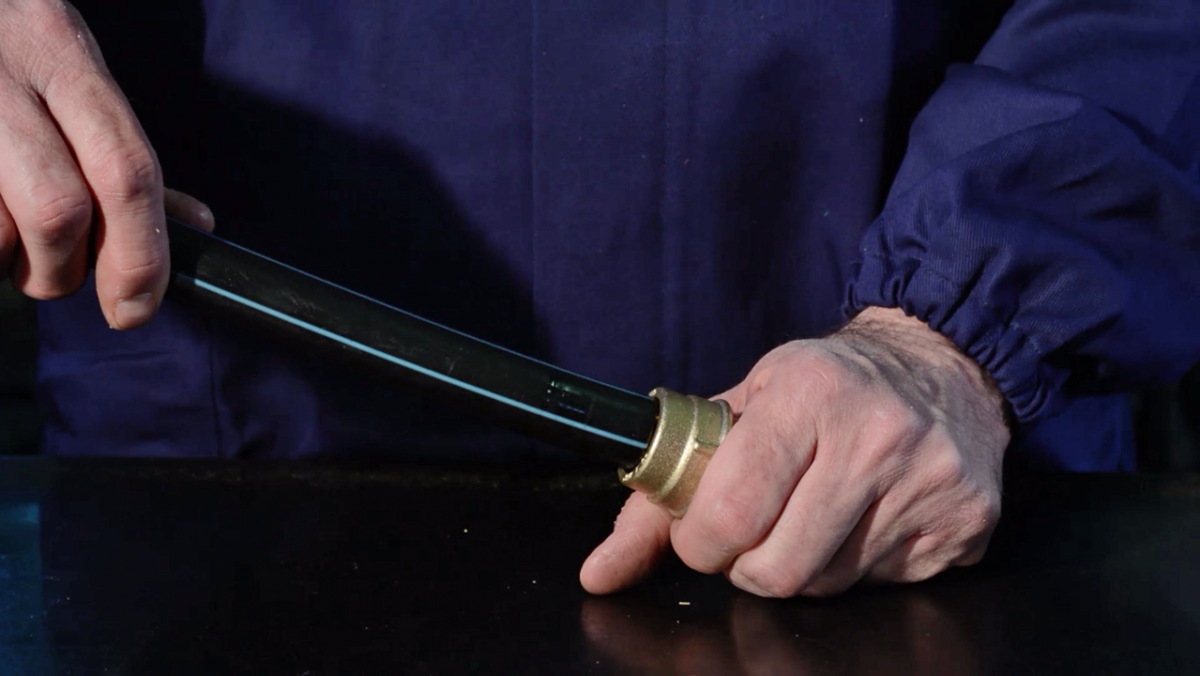

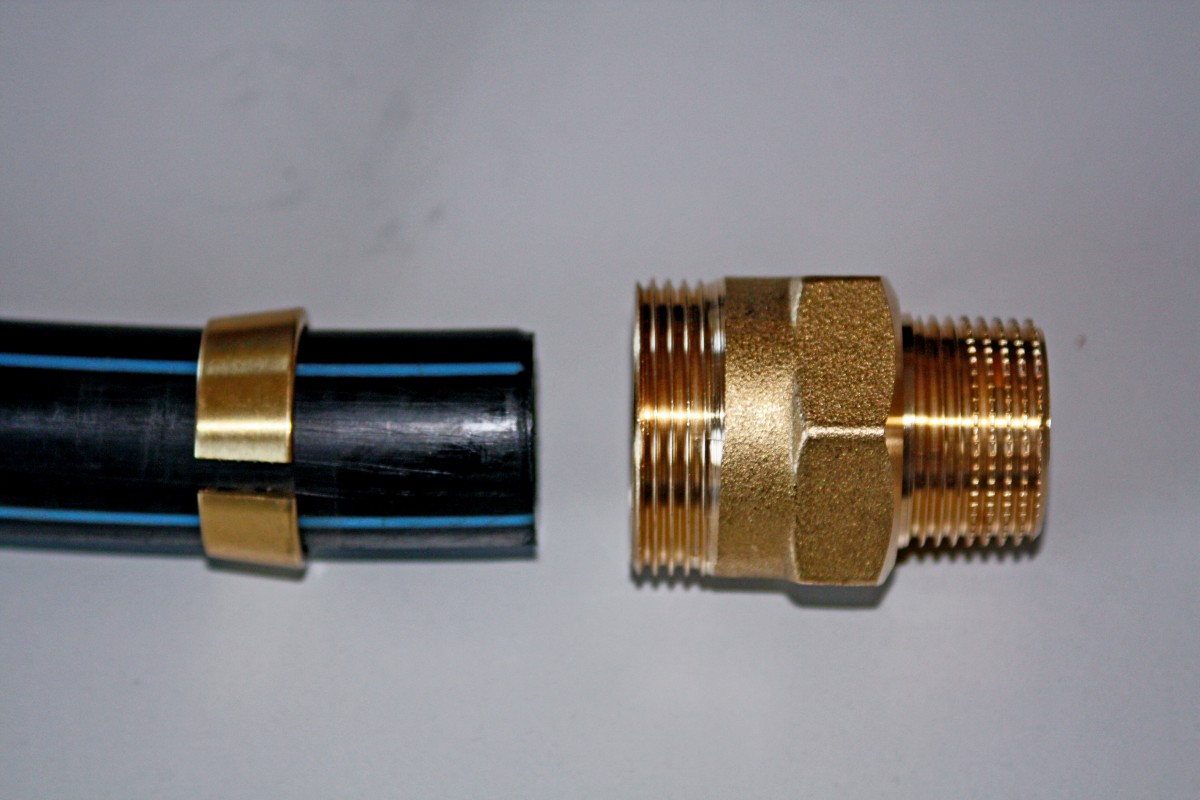

Die Rohrüberwurfschelle wird ohne Anziehwerkzeuge festgezogen und kann auch jederzeit manuell demontiert werden, um Wartungseingriffe oder Änderungen an der Anlage zu vermeiden. Nachdem der Überwurfring entfernt wurde, kann das Rohr vom Kleinst abgezogen werden.

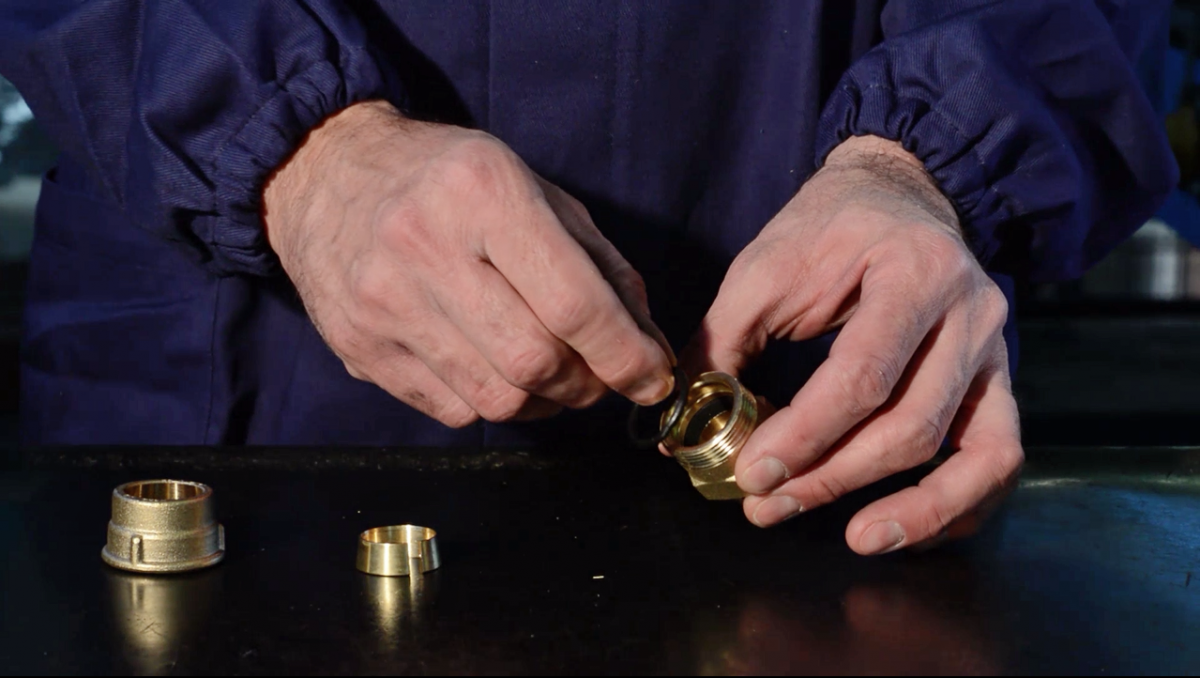

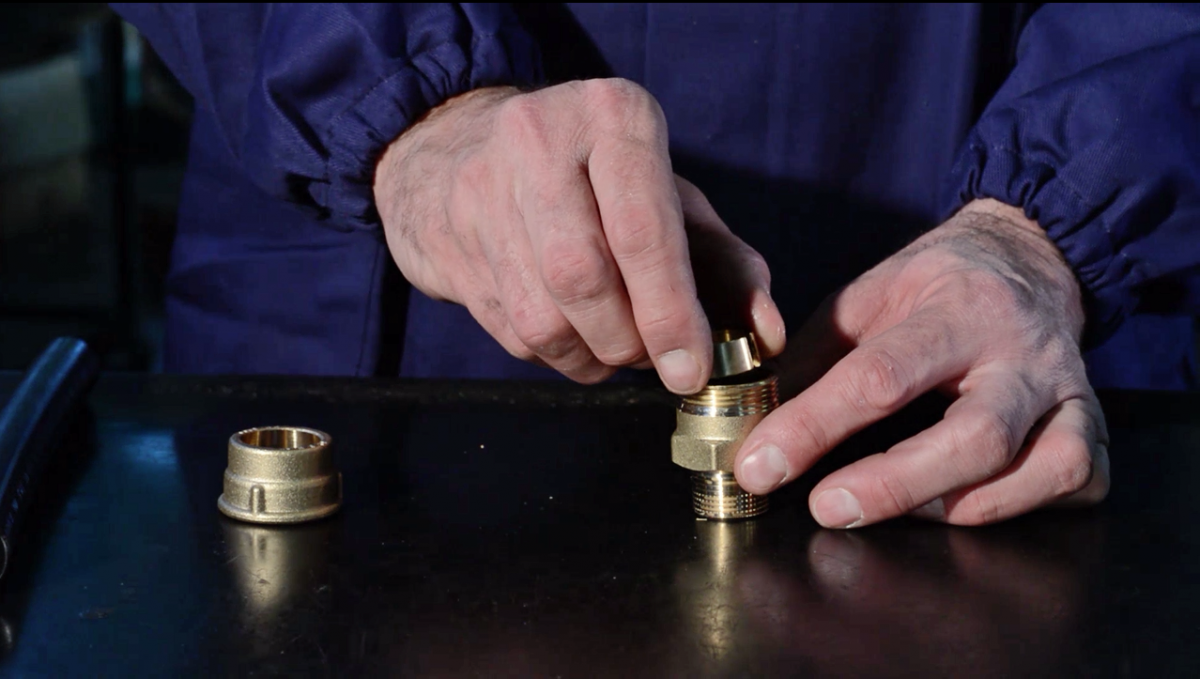

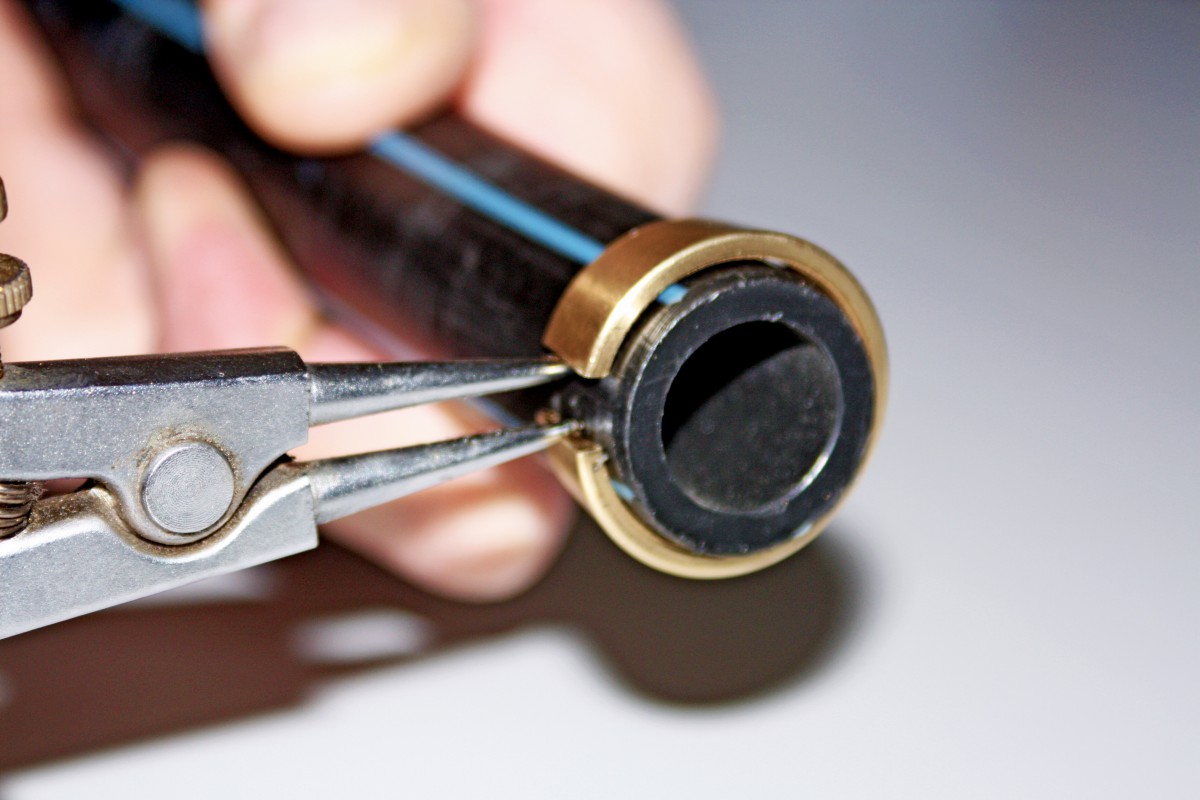

Danach muss der Zahnring nur mit einer Zange oder einem einfachen Schraubendreher erweitert werden, damit auch dieses leicht herausgezogen werden kann.
