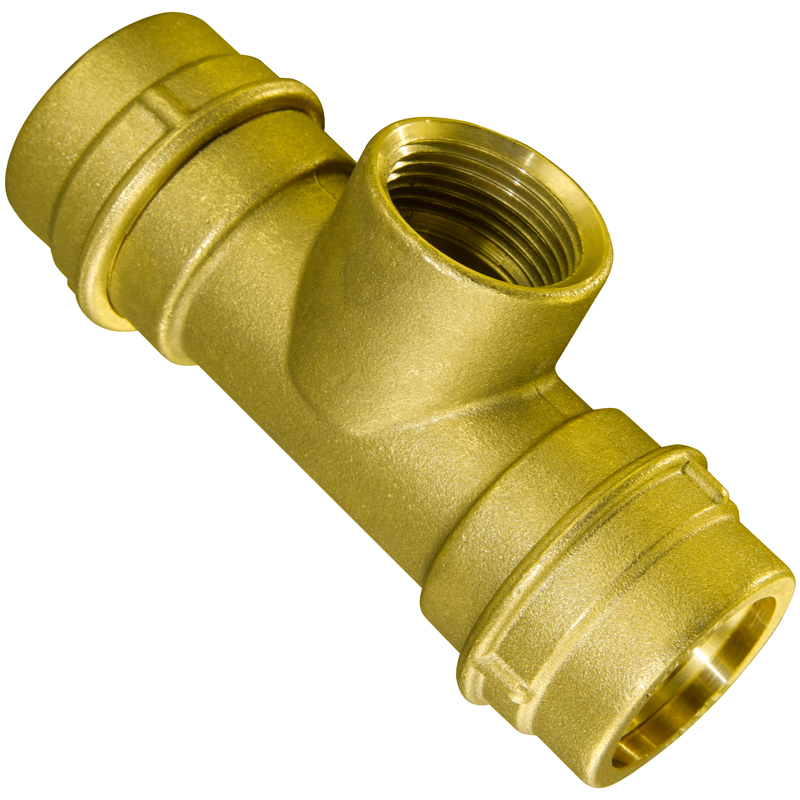

Racor en TE


Catalogo > Unirapid

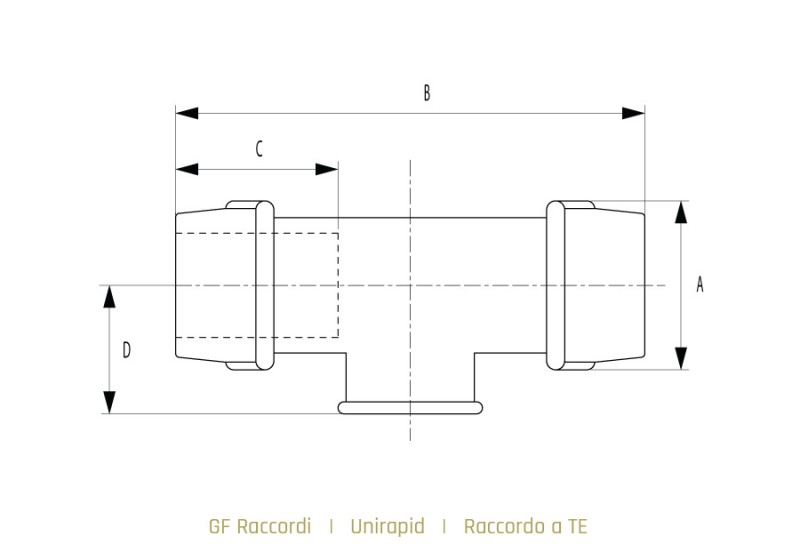

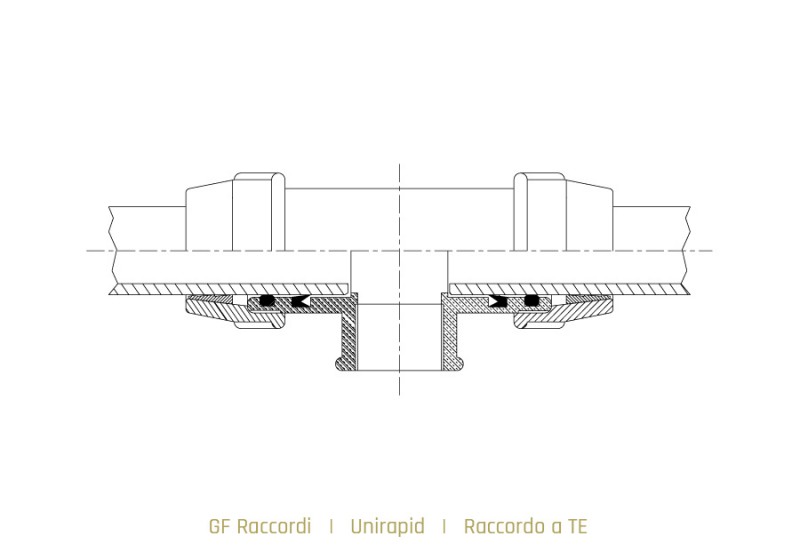

Composición del racor y características dimensionales:

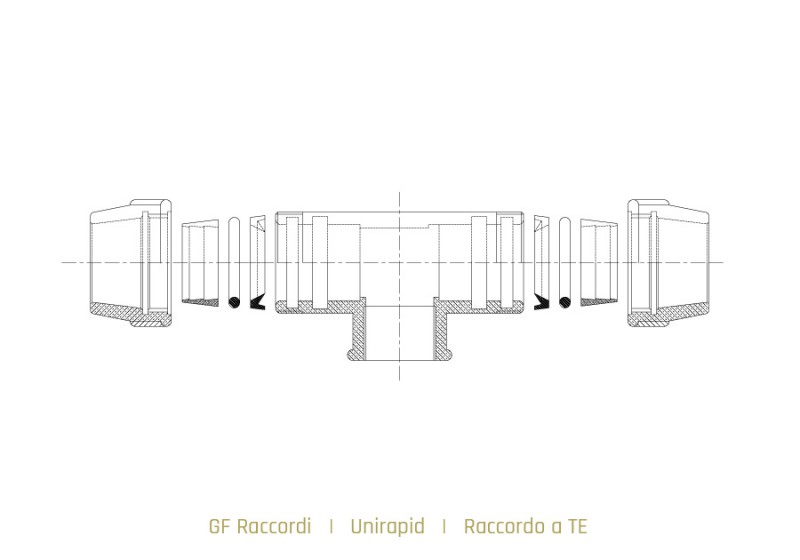

El racor TE UNIRAPID está formado por los siguientes componentes:

N. 1 Cuerpo de latón CW617N estampado en caliente

N. 2 Virolas de apriete de anillo de latón CW617N estampadas en caliente

N. 2 Anillos cónicos de autocierre de latón CW614N fabricados a partir de barra

N. 2 Juntas tóricas de goma atóxica NBR 70. Mezcla idónea para el contacto con agua potable homologada: ACS N°09 CLP LI 008 – TZW KTW D1 D2 del 19/12/2007 – NSF ANSI 61 N° IG770-01

N. 2 Juntas con collar de goma atóxica NBR FDA. Mezcla idónea según los requisitos del DM 06/04/04 n.º 174 para el contacto con agua potable certificada por el Lab. CERISIE RP 644/2012

La rosca hembra de nuestros racores es cilíndrica, conforme a la Norma UNI ISO 228, que define las dimensiones y la longitud de las roscas cónicas.



Código

Diámetro ataque hembra gas UNI 228

Diámetro nominal ataque tubo PE

A

B

C

D

Peso unitario

mm.

mm.

mm.

mm.

Kg.

RF_ATE020

½”

ᴓ 20 x ᴓ 20

35

98.5

37

27

0.300

RF_ATE025

¾”

ᴓ 25 x ᴓ 25

42

115

41

32

0.475

RF_ATE032

1”

ᴓ 32 x ᴓ 32

50

131

48

37

0.590

RF_ATE040

1”1/4

ᴓ 40 x ᴓ 40

59

152

51

41.5

1.085

RF_ATE050

1”1/2

ᴓ 50 x ᴓ 50

71

183

61

51

1.650

RF_ATE063

2”

ᴓ 63 x ᴓ 63

87

200

62

60

2.490

RF_ATE075

2”1/2

ᴓ 75 x ᴓ 75

100

233

70

73

3.650

RF_ATE090

3”

ᴓ 90 x ᴓ 90

120

274

84.5

83

5.940
