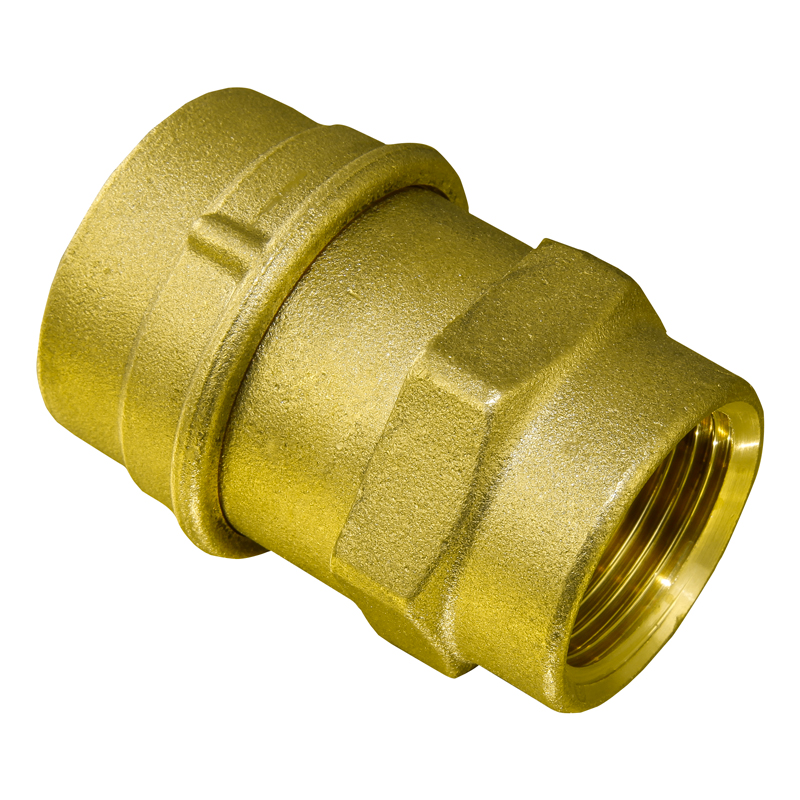

Monojunta hembra


Catalogo > Unirapid

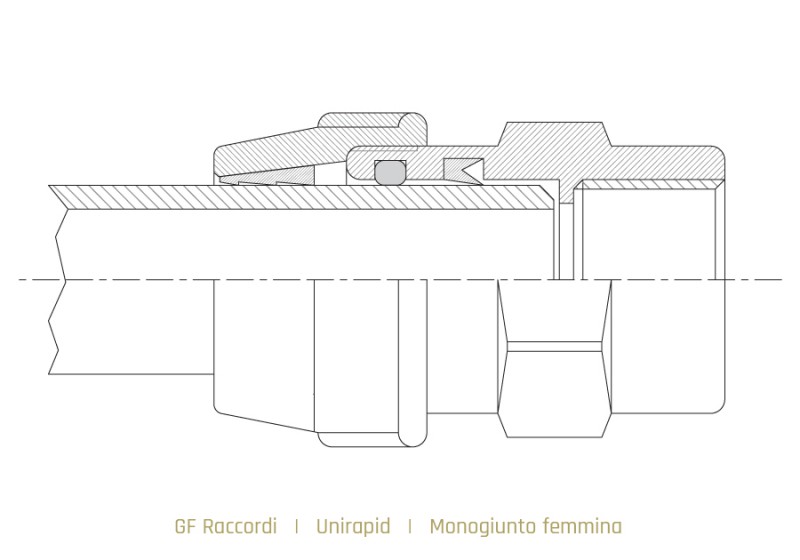

Composición del racor y características dimensionales:

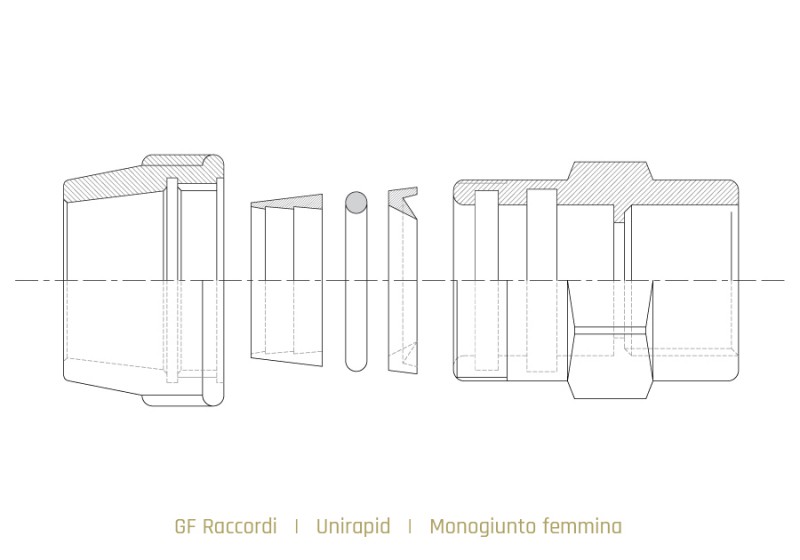

El racor hembra UNIRAPID está formado por los siguientes componentes:

N. 1 Cuerpo de latón CW617N estampado en caliente

N. 1 Virola de apriete de anillo de latón CW617N estampada en caliente

N. 1 Anillo cónico de autocierre de latón CW614N fabricado a partir de barra

N. 1 Junta tórica de goma atóxica NBR 70. Mezcla idónea para el contacto con agua potable homologada:ACS N°09 CLP LI 008 – TZW KTW D1 D2 del 19/12/2007 – NSF ANSI 61 N° IG770-01

N. 1 Juntas con collar de goma atóxica NBR FDA. Mezcla idónea según los requisitos del DM 06/04/04 n.º 174 para el contacto con agua potable certificada por el Lab. CERISIE RP 644/2012


La rosca hembra de nuestros racores es cilíndrica, conforme a la norma UNI ISO 228.

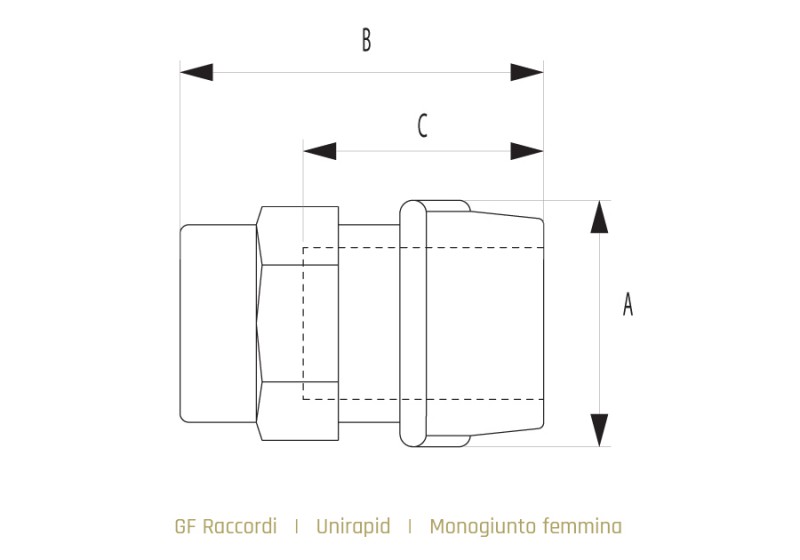

Código

Diámetro ataque hembra gas UNI 228

Diámetro nominal ataque tubo PE

A

B

C

Peso unitario

mm.

mm.

mm.

Kg.

RF_AFE020

½”

ᴓ 20

35

54.5

37

0.160

RF_AFE025

¾”

ᴓ 25

42

60.5

41.5

0.220

RF_AFE032

1”

ᴓ 32

50

68.5

49

0.335

RF_AFE040

1”1/4

ᴓ 40

59

72

51

0.475

RF_AFE050

1”1/2

ᴓ 50

71

86.5

64

0.760

RF_AFE063

2”

ᴓ 63

87

90

67

1.040

RF_AFE075

2”1/2

ᴓ 75

100

99.5

72.5

1.660

RF_AFE090

3”

ᴓ 90

120

121

93

2.700

RF_AFE0110

4”

ᴓ 110

143

128.5

100.5

3.670
