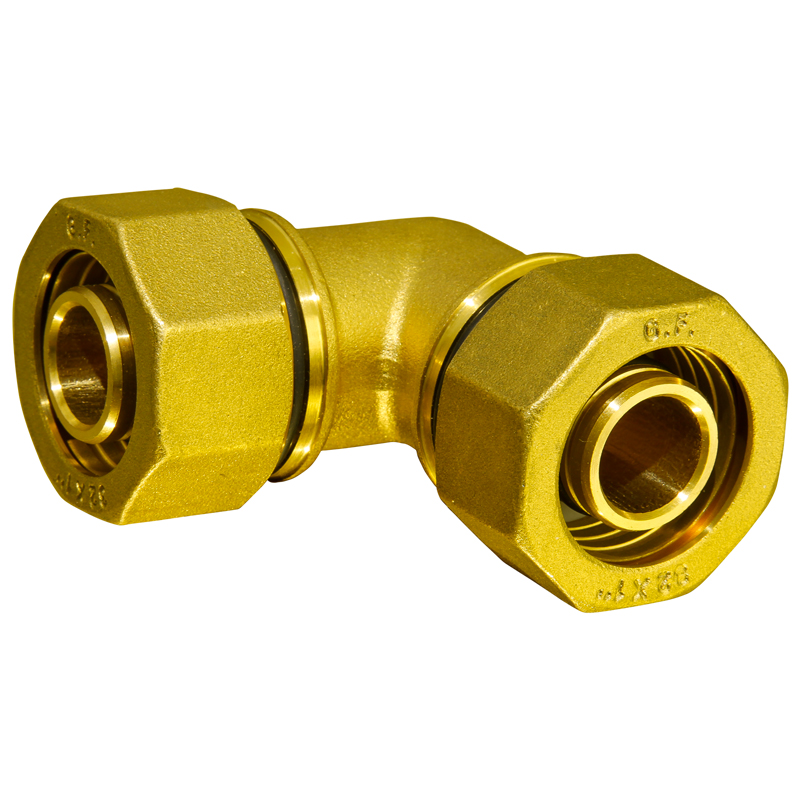

Codo PE/PE


Catalogo > Blindados

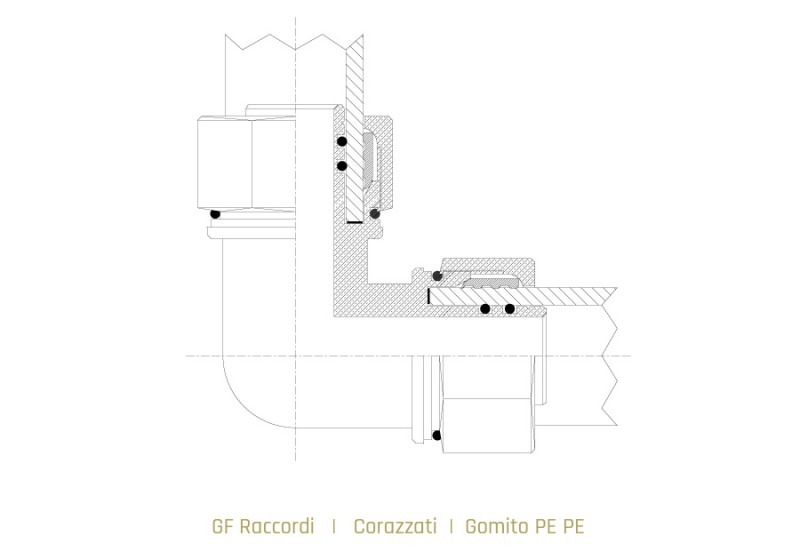

Composición racor para tubo multicapa - blindado y características dimensionales:

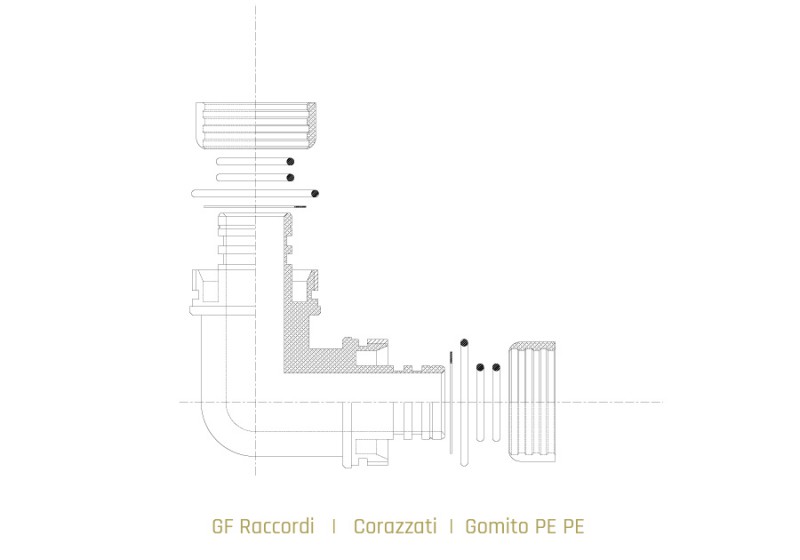

El racor Codo PE/PE blindado está formado por los siguientes componentes:

N. 1 Cuerpo de latón CW617N estampado en caliente

N. 2 Virolas de apriete de anillo de latón CW617N estampada en caliente

N. 2 Anillo de apriete de tubo de latón CW614N fabricado a partir de barra

N. 4 Juntas tóricas de goma atóxica NBR 70. Mezcla idónea para el contacto con agua potable homologada:ACS N°09 CLP LI 008 – TZW KTW D1 D2 del 19/12/2007 – NSF ANSI 61 N° IG770-01

N. 2 Juntas tóricas de goma atóxica EPDM 70.

N. 2 Arandelas de PTFE

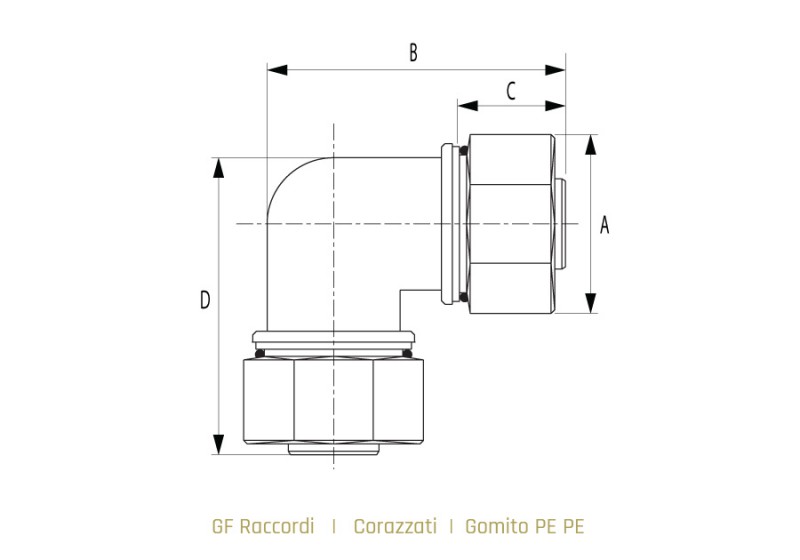

Código

Diámetro nominal ataque tubo PE

A

B

C

D

Peso unitario

mm.

mm.

mm.

mm.

Kg.

RF_AGP032C

ᴓ 32 x ᴓ 32

53

84

30

84

0.990

RF_AGP050C

ᴓ 50 x ᴓ 50

73

127

35.5

127

2.050

RF_AGP063C

ᴓ 63 x ᴓ 63

87

137

40

137

2.670
