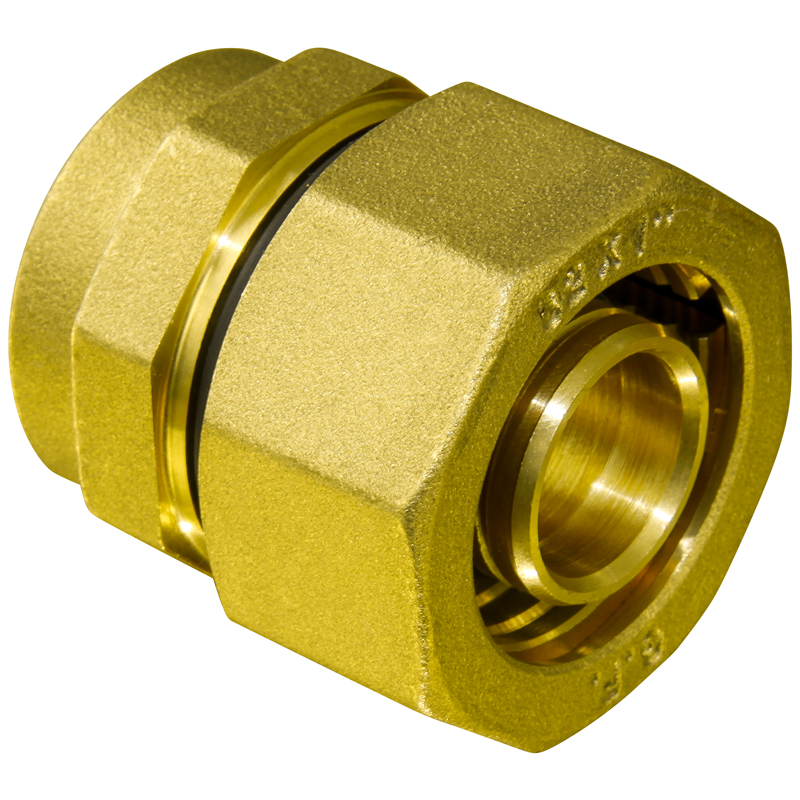

Junta hembra


Catalogo > Blindados





Composición racor para tubo multicapa - blindado y características dimensionales:

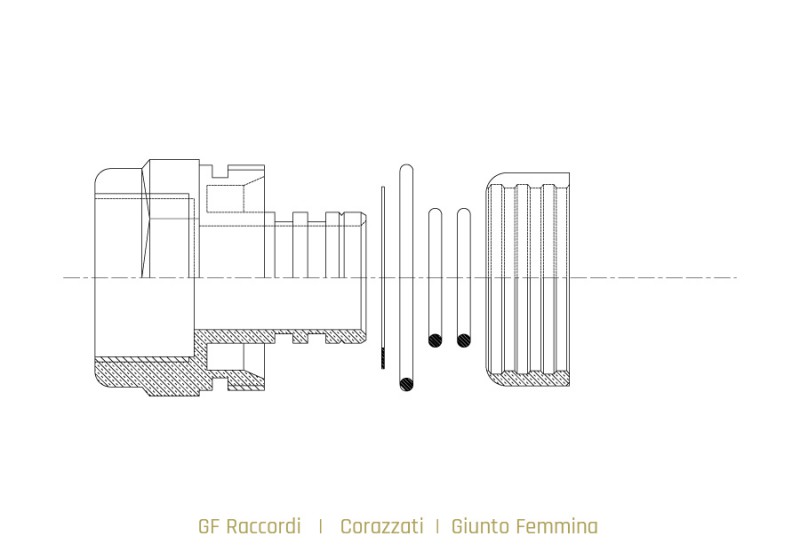

El racor Junta hembra blindados está formado por los siguientes componentes:

N. 1 Cuerpo de latón CW617N estampado en caliente

N. 1 Virola de apriete de anillo de latón CW617N estampada en caliente

N. 1 Anillo cónico de autocierre de latón CW614N fabricado a partir de barra

N. 2 Junta tórica de goma atóxica NBR 70. Mezcla idónea para el contacto con agua potable homologada:ACS N°09 CLP LI 008 – TZW KTW D1 D2 del 19/12/2007 – NSF ANSI 61 N° IG770-01

N. 1 Junta tórica de goma atóxica EPDM 70.

N. 1 Arandelas de PTFE

La rosca hembra de nuestros racores es cilíndrica, conforme a la norma UNI ISO 228.

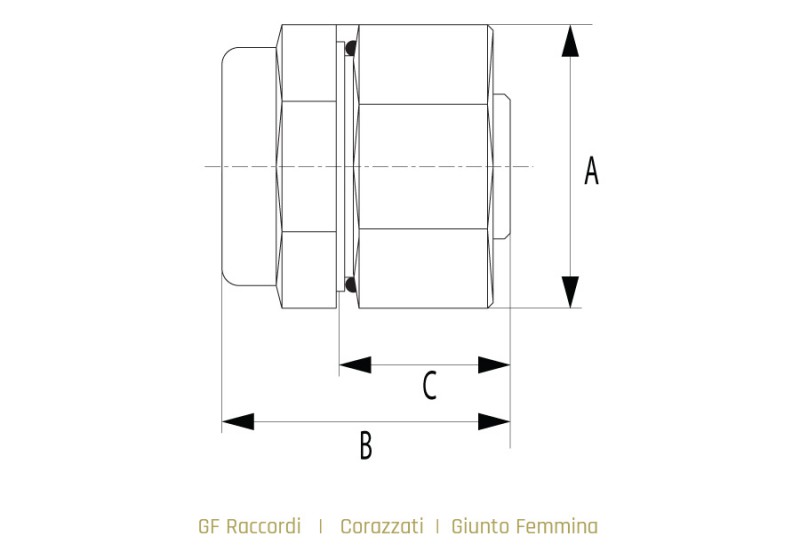

Código

Diámetro ataque hembra gas UNI 228

Diámetro nominal ataque tubo PE

A

B

C

Peso unitario

mm.

mm.

mm.

Kg.

RF_AFE032C

1”

ᴓ 32

53

52

30

0.380

RF_AFE040C

1”1/4

ᴓ 40

62

61.5

32

0.590

RF_AFE050C

1”1/2

ᴓ 50

73

73.5

35.5

0.860

RF_AFE063C

2”

ᴓ 63

87

77

40

1.230
