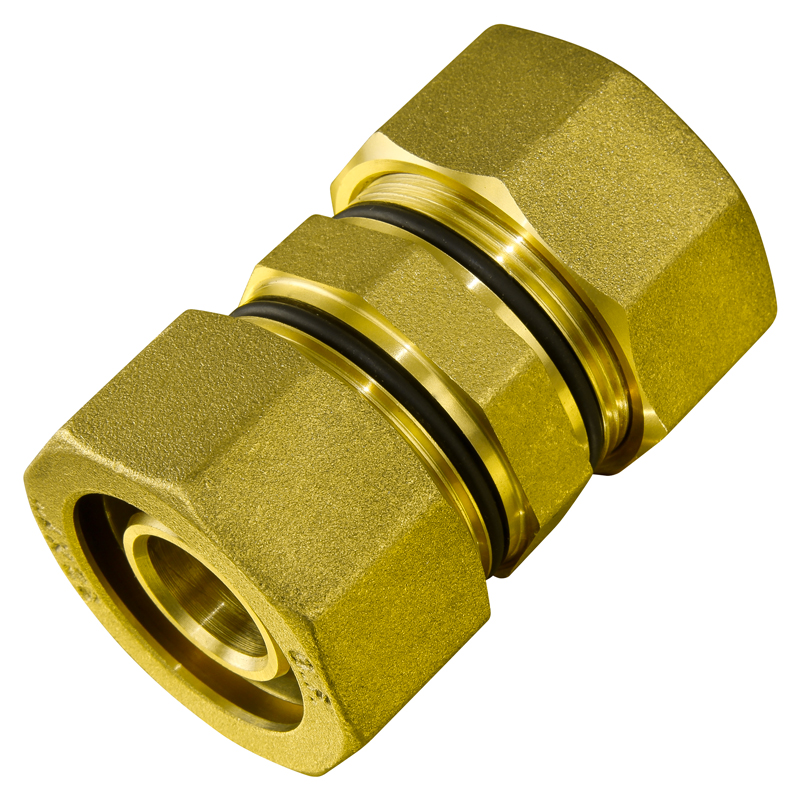

Bijunta


Catalogo > Blindados

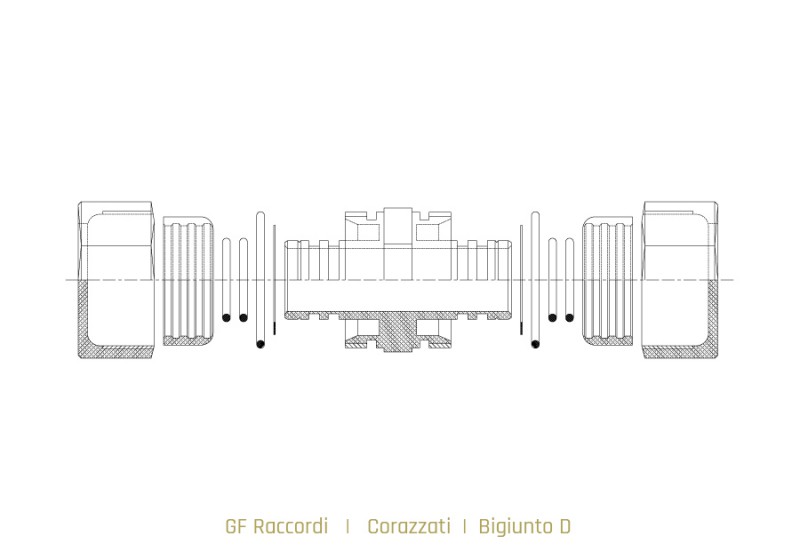

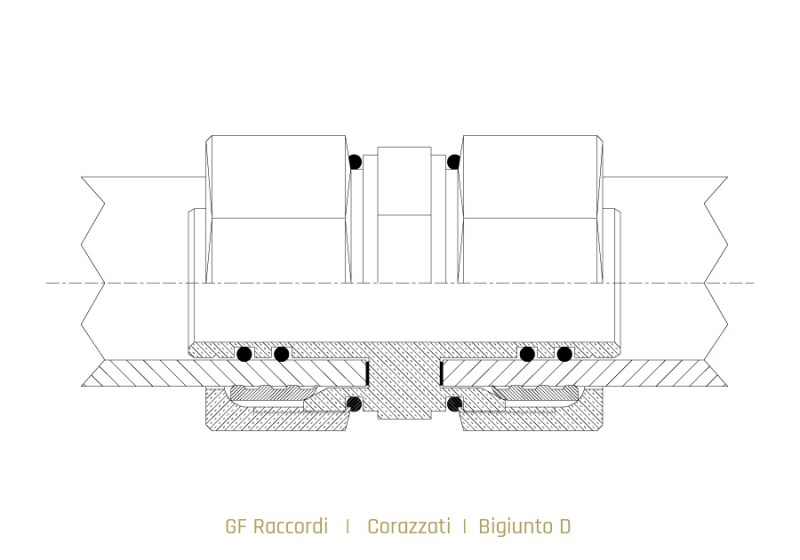

Composición racor para tubo multicapa - blindado y características dimensionales:

El racor bijunta Blindados está formado por los siguientes componentes:

N. 1 Cuerpo de latón CW617N estampado en caliente

N. 2 Virolas de apriete de anillo de latón CW617N estampadas en caliente

N. 2 Anillos cónicos de autocierre de latón CW614N fabricados a partir de barra

N. 4 Juntas tóricas de goma atóxica NBR 70. Mezcla idónea para el contacto con agua potable homologada: ACS N°09 CLP LI 008 – TZW KTW D1 D2 del 19/12/2007 – NSF ANSI 61 N° IG770-01

N. 2 Juntas tóricas de goma atóxica EPDM 70.

N. 2 Arandelas de PTFE

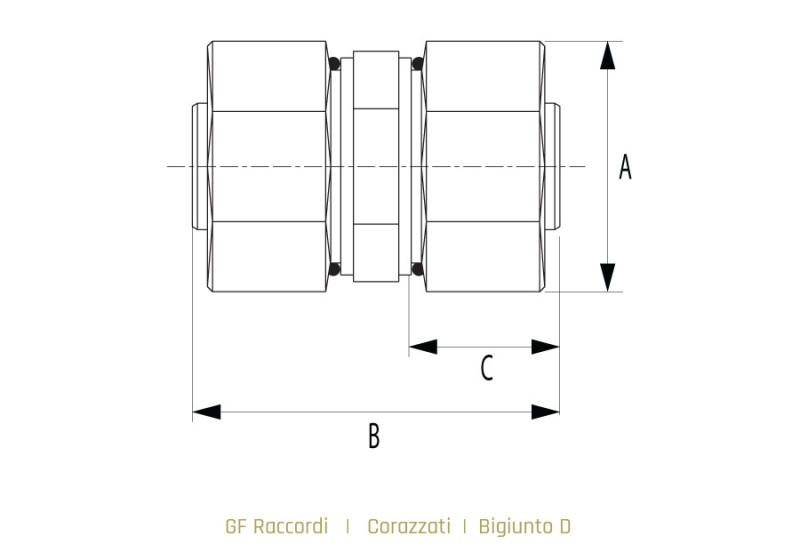

Código

Diámetro nominal ataque tubo PE

A

B

C

Peso unitario

mm.

mm.

mm.

Kg.

RF_ABI032C

ᴓ 32 x ᴓ 32

53

73.5

30

0.650

RF_ABI040C

ᴓ 40 x ᴓ 40

62

84.5

32

0.960

RF_ABI050C

ᴓ 50 x ᴓ 50

73

94

35.5

1.335

RF_ABI063C

ᴓ 63 x ᴓ 63

87

96

40

1.600
