Bijunta


Catalogo > Unirapid

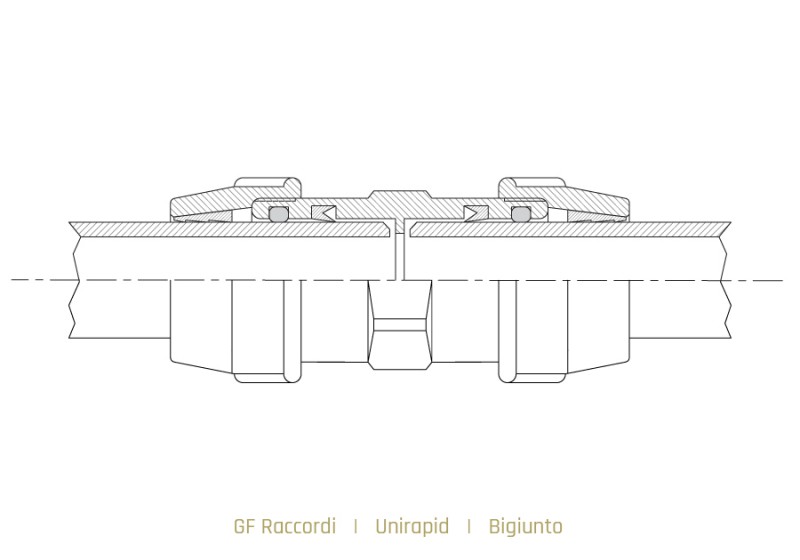

Composición del racor y características dimensionales

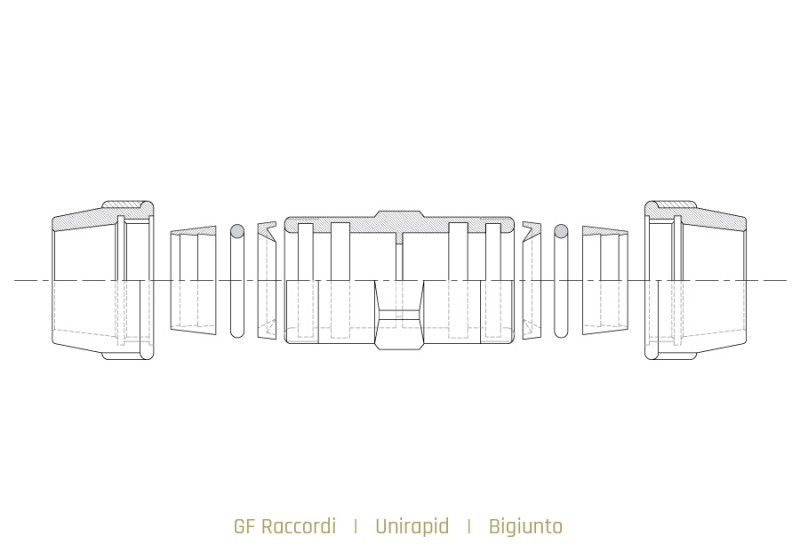

El racor bijunta UNIRAPID está formado por los siguientes componentes:

N. 1 Cuerpo de latón CW617N estampado en caliente

N. 2 Virolas de apriete de anillo de latón CW617N estampadas en caliente

N. 2 Anillos cónicos de autocierre de latón CW614N fabricados a partir de barra

N. 2 Juntas tóricas de goma atóxica NBR 70. Mezcla idónea para el contacto con agua potable homologada: ACS N°09 CLP LI 008 – TZW KTW D1 D2 del 19/12/2007 – NSF ANSI 61 N° IG770-01

N. 2 Juntas con collar de goma atóxica NBR FDA. Mezcla idónea según los requisitos del DM 06/04/04 n.º 174 para el contacto con agua potable certificada por el Lab. CERISIE RP 644/2012

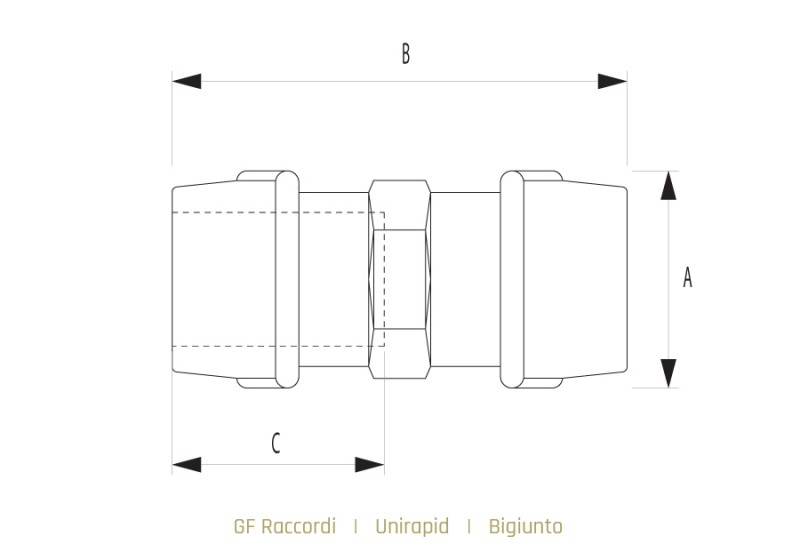

Código

Diámetro nominal ataque tubo PE

A

B

C

Peso unitario

mm.

mm.

mm.

Kg.

RF_ABI020

ᴓ 20 x ᴓ 20

35

75

37

0.215

RF_ABI025

ᴓ 25 x ᴓ 25

42

84

41

0.315

RF_ABI032

ᴓ 32 x ᴓ 32

50

93

46

0.470

RF_ABI040

ᴓ 40 x ᴓ 40

59

99

49

0.670

RF_ABI050

ᴓ 50 x ᴓ 50

71

117

58

1.060

RF_ABI063

ᴓ 63 x ᴓ 63

87

121

60

1.450

RF_ABI075

ᴓ 75 x ᴓ 75

100

142

70

2.250

RF_ABI090

ᴓ 90 x ᴓ 90

120

175

84

3.775

RF_ABI0110

ᴓ 110 x ᴓ 110

143

202

97

5.200
