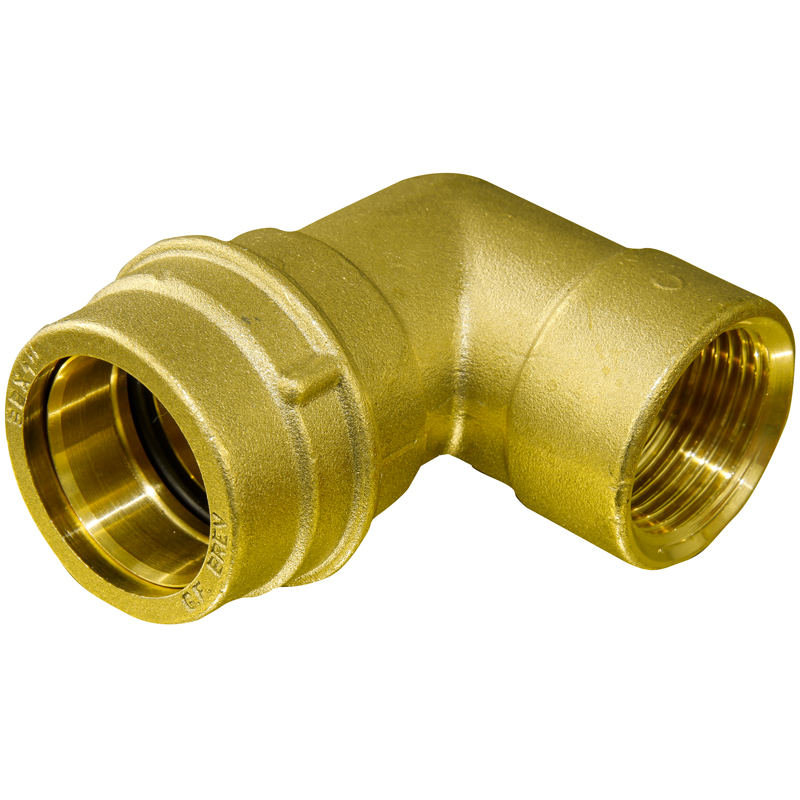

Codo a 90° PE hembra


Catalogo > Unirapid

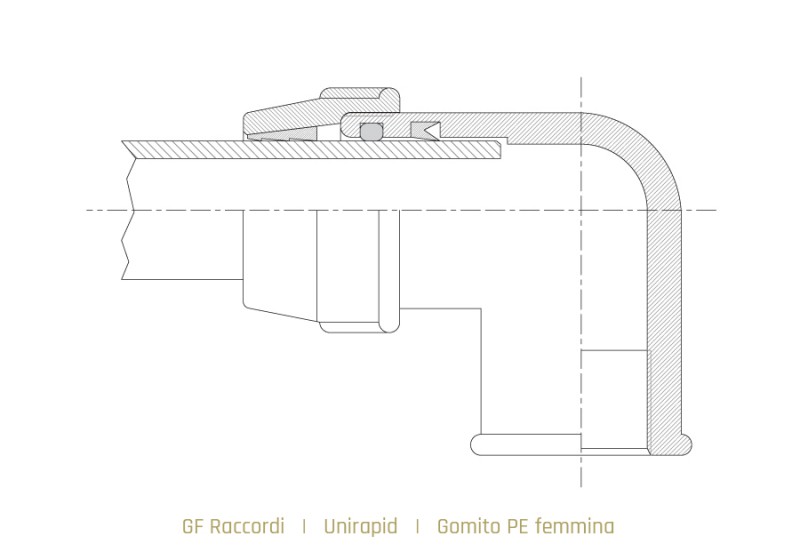

Composición del racor y características dimensionales:

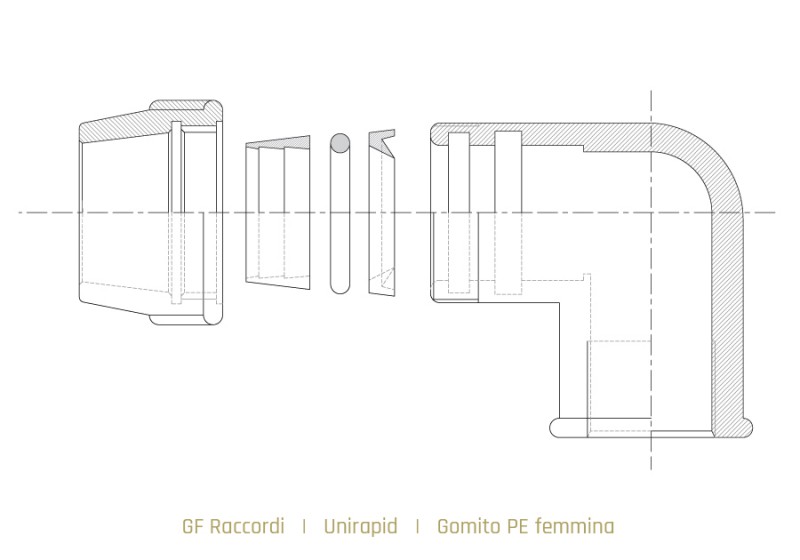

El racor Codo PE/H UNIRAPID está formado por los siguientes componentes:

N. 1 Cuerpo de latón CW617N estampado en caliente

N. 1 Virola de apriete de anillo de latón CW617N estampada en caliente

N. 1 Anillo cónico de autocierre de latón CW614N fabricado a partir de barra

N. 1 Junta tórica de goma atóxica NBR 70. Mezcla idónea para el contacto con agua potable homologada:ACS N°09 CLP LI 008 – TZW KTW D1 D2 del 19/12/2007 – NSF ANSI 61 N° IG770-01

N. 1 Juntas con collar de goma atóxica NBR FDA. Mezcla idónea según los requisitos del DM 06/04/04 n.º 174 para el contacto con agua potable certificada por el Lab. CERISIE RP 644/2012


La rosca hembra de nuestros racores es cilíndrica, conforme a la norma UNI ISO 228.

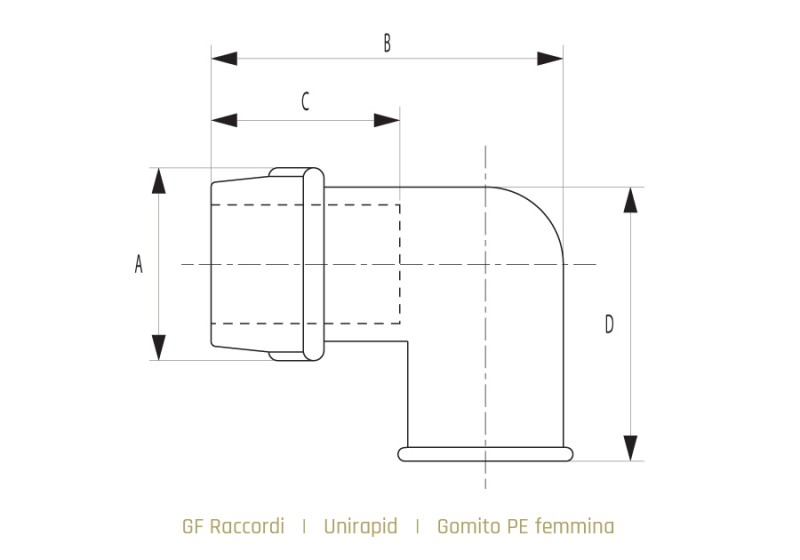

Código

Diámetro ataque hembra gas UNI ISO 228

Diámetro nominal ataque tubo PE

A

B

C

D

Peso unitario

mm.

mm.

mm.

mm.

Kg.

RF_AGF020

½”

ᴓ 20

35

63.5

37

50

0.245

RF_AGF025

¾”

ᴓ 25

42

74.5

41

60.5

0.420

RF_AGF032

1”

ᴓ 32

50

84

48

66

0.430

RF_AGF040

1”1/4

ᴓ 40

59

98

51

81

0.860

RF_AGF050

1”1/2

ᴓ 50

71

120.5

63.5

101

1.345

RF_AGF063

2”

ᴓ 63

87

134

64.5

114

1.900

RF_AGF075

2”1/2

ᴓ 75

100

163

69

140

3.260
