TE-Verschraubung


Catalogo > Unirapid





Zusammensetzung des Kleinst und Dimensionsmerkmale:

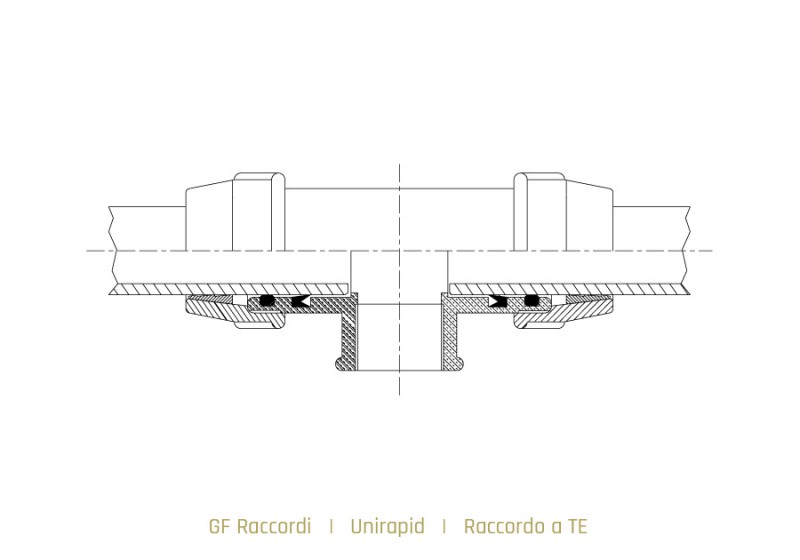

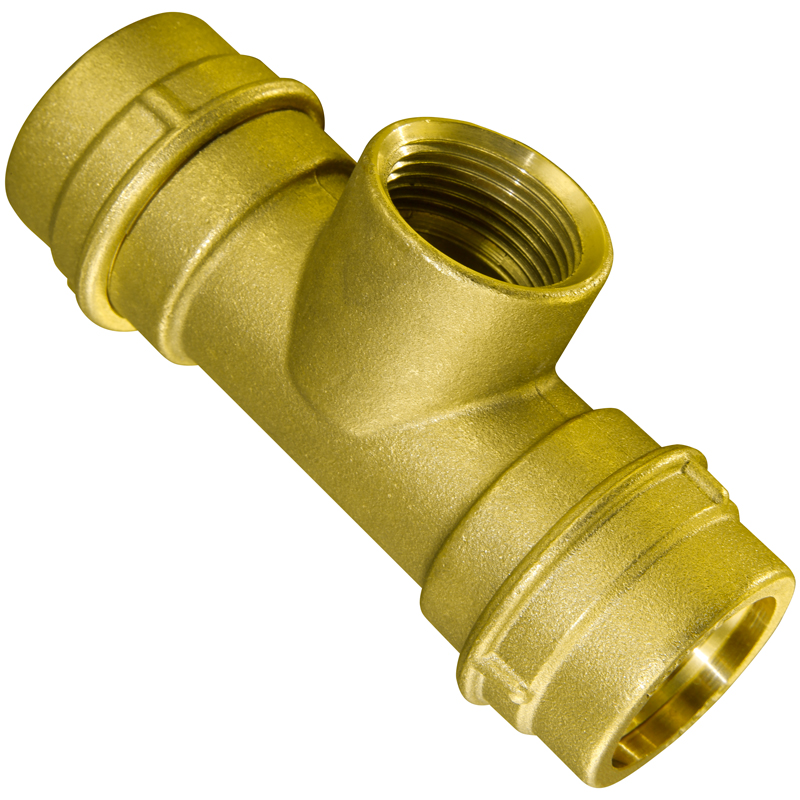

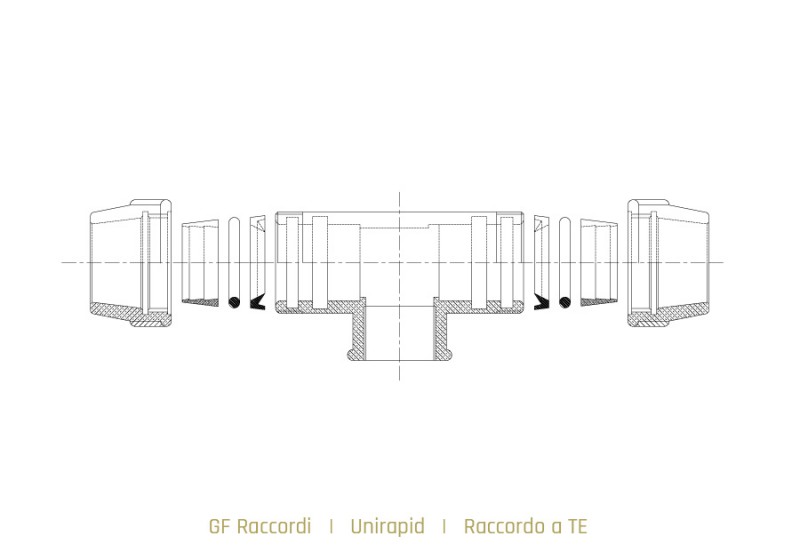

Die Verschraubung TE UNIRAPID besteht aus folgenden Bauteilen:

1 heißgepressten Körper aus Messing CW617N

2 heißgepresste Überwurfringe aus Messing CW617N

2 stangengepresste konische, selbstverriegelnde Ringe aus Messing CW614N

2 O-Ringe aus ungiftigem Gummi NBR 70. Trinkwassertaugliche Mischung mit Zulassung: ACS Nr. 09 CLP LI 008 – TZW KTW D1 D2 vom 19/12/2007 – NSF ANSI 61 Nr. IG770-01

2 Bund ringe aus ungiftigem Gummi NBR FDA. Trinkwassertaugliche Mischung nach Ministerialerlass Nr. 174 vom 06/04/04, zertifiziert vom Labor CERISIE RP 644/2012

Das Innengewinde unserer Kleinst ist gemäß der Norm UNI ISO 228, die die Abmessungen und Länge des Gewindes definiert, zylindrisch.



Code

Durchmesser weiblicher Angriff gas UNI 228

Nennweite Angriffsrohr PE

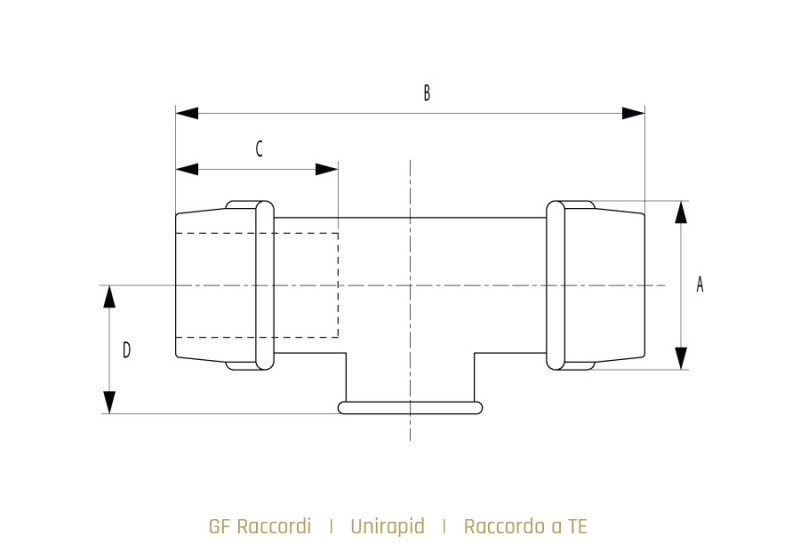

A

B

C

D

Stückgewicht

mm.

mm.

mm.

mm.

Kg.

RF_ATE020

½”

ᴓ 20 x ᴓ 20

35

98.5

37

27

0.300

RF_ATE025

¾”

ᴓ 25 x ᴓ 25

42

115

41

32

0.475

RF_ATE032

1”

ᴓ 32 x ᴓ 32

50

131

48

37

0.590

RF_ATE040

1”1/4

ᴓ 40 x ᴓ 40

59

152

51

41.5

1.085

RF_ATE050

1”1/2

ᴓ 50 x ᴓ 50

71

183

61

51

1.650

RF_ATE063

2”

ᴓ 63 x ᴓ 63

87

200

62

60

2.490

RF_ATE075

2”1/2

ᴓ 75 x ᴓ 75

100

233

70

73

3.650

RF_ATE090

3”

ᴓ 90 x ᴓ 90

120

274

84.5

83

5.940
