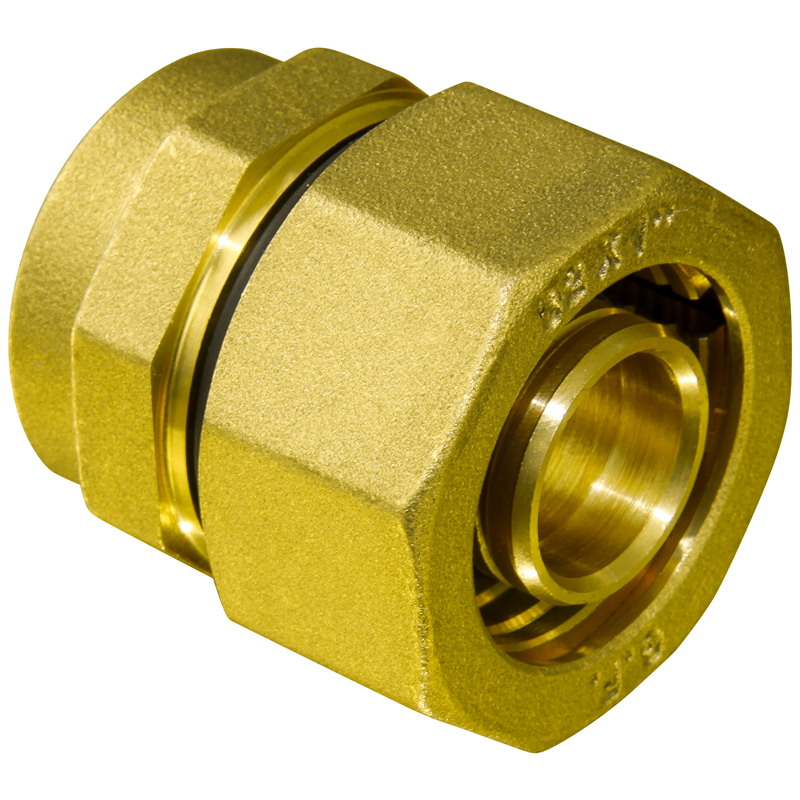

Übergangsstück mit Innengewinde


Catalogo > Gepanzert





Zusammensetzung des Kleinst für gepanzerte Mehrschichtrohre und Dimensionsmerkmale:

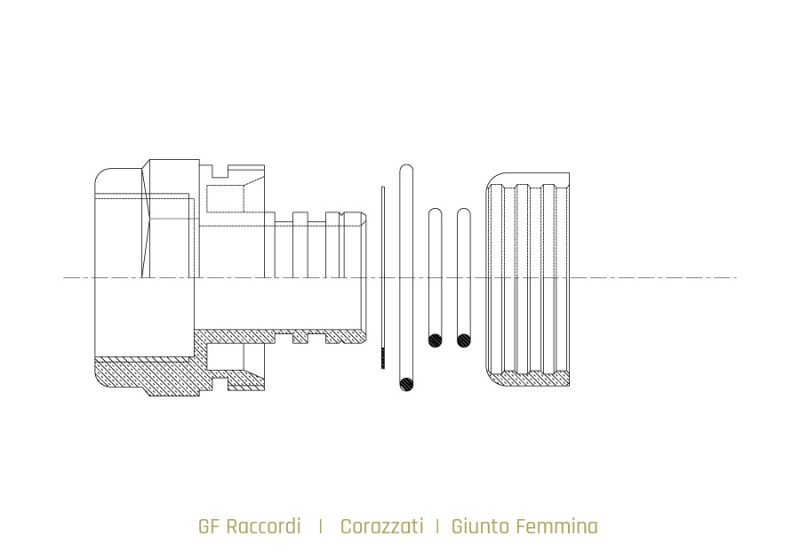

Der Übergangsstück mit Innengewinde besteht aus folgenden Bauteilen:

1 heißgepressten Körper aus Messing CW617N

1 heißgepressten Überwurfring aus Messing CW617N

1 stangengepresster konischer, selbstverriegelnder Ring aus Messing CW614N

2 O-Ring aus ungiftigem Gummi NBR 70. Trinkwassertaugliche Mischung mit Zertifizierung ACS Nr. 09 CLP LI 008 – TZW KTW D1 D2 vom 19/12/2007 – NSF ANSI 61 Nr. IG770-01

1 O-Ring aus ungiftigem Gummi EPDM 70.

1 Beilegscheibe aus PTFE


Das Innengewinde unserer Kleinst ist gemäß der Norm UNI ISO 228 zylindrisch.

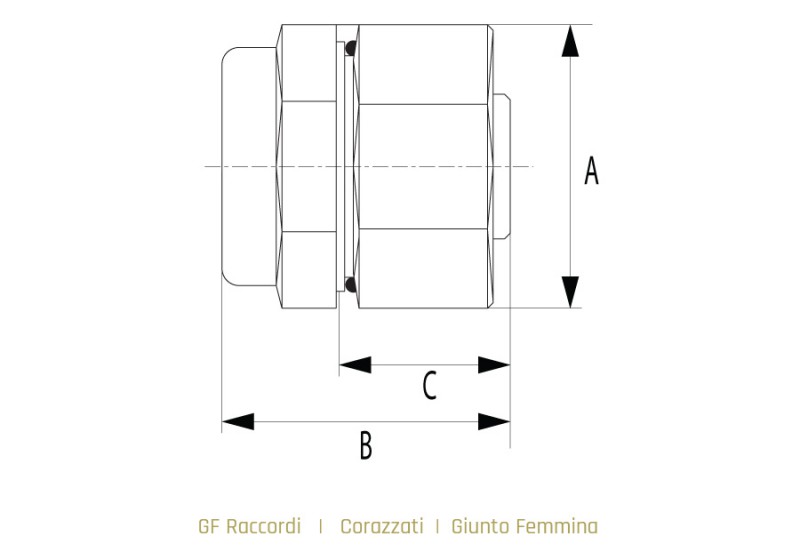

Code

Durchmesser weiblicher Angriff gas UNI 228

Nennweite Angriffsrohr PE

A

B

C

Stückgewicht

mm.

mm.

mm.

Kg.

RF_AFE032C

1”

ᴓ 32

53

52

30

0.380

RF_AFE040C

1”1/4

ᴓ 40

62

61.5

32

0.590

RF_AFE050C

1”1/2

ᴓ 50

73

73.5

35.5

0.860

RF_AFE063C

2”

ᴓ 63

87

77

40

1.230
