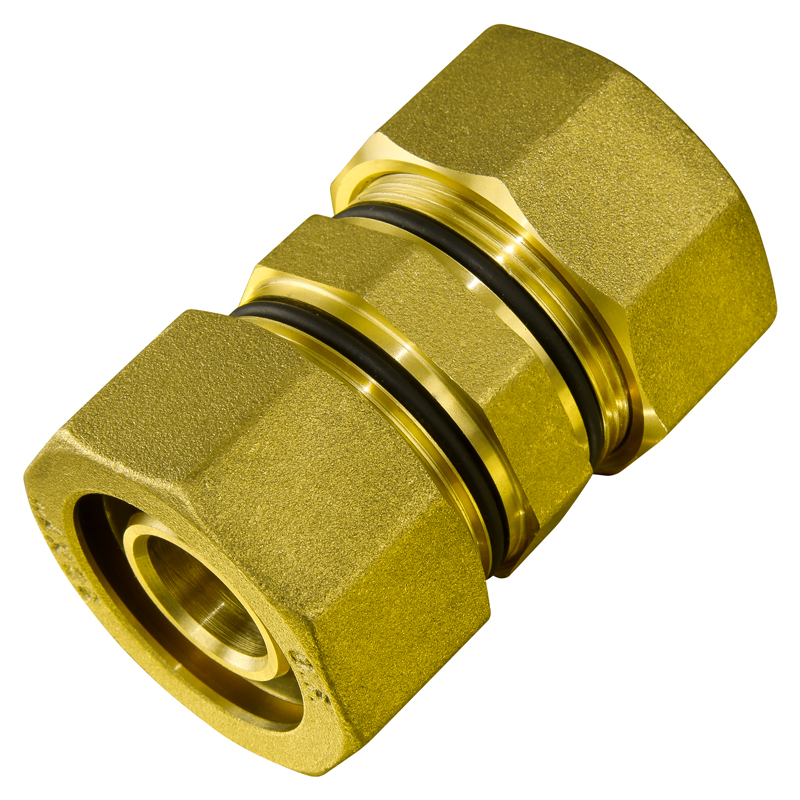

Doppeltes Übergangsstück


Catalogo > Gepanzert

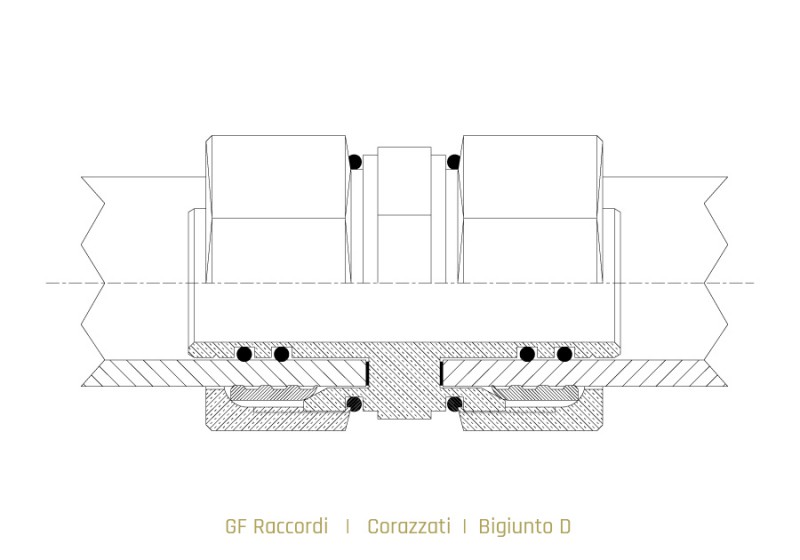

Zusammensetzung des Kleinst und Dimensionsmerkmale:

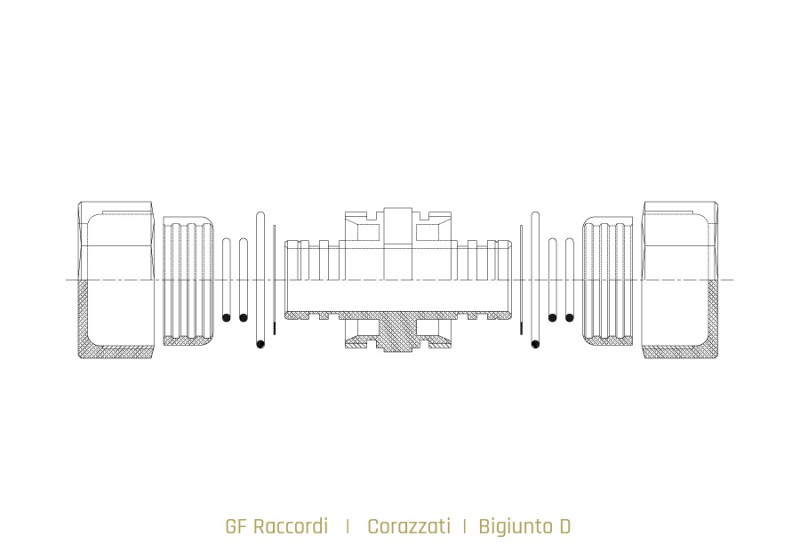

Das doppelte Übergangsstück Gepanzert besteht aus folgenden Bauteilen:

1 heißgepressten Körper aus Messing CW617N

2 heißgepresste Überwurfringe aus Messing CW617N

2 stangengepresste konische, selbstverriegelnde Ringe aus Messing CW614N

4 O-Ringe aus ungiftigem Gummi NBR 70. Trinkwassertaugliche Mischung mit Zulassung: ACS Nr. 09 CLP LI 008 – TZW KTW D1 D2 vom 19/12/2007 – NSF ANSI 61 Nr. IG770-01

2 O-Ringe aus ungiftigem Gummi EPDM 70.

2 Beilegscheiben aus PTFE

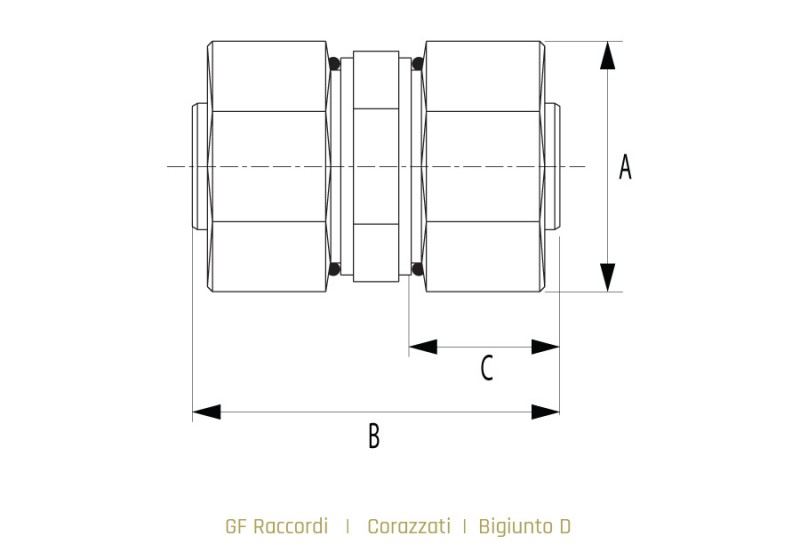

Code

Nennweite Angriffsrohr PE

A

B

C

Stückgewicht

mm.

mm.

mm.

Kg.

RF_ABI032C

ᴓ 32 x ᴓ 32

53

73.5

30

0.650

RF_ABI040C

ᴓ 40 x ᴓ 40

62

84.5

32

0.960

RF_ABI050C

ᴓ 50 x ᴓ 50

73

94

35.5

1.335

RF_ABI063C

ᴓ 63 x ᴓ 63

87

96

40

1.600
