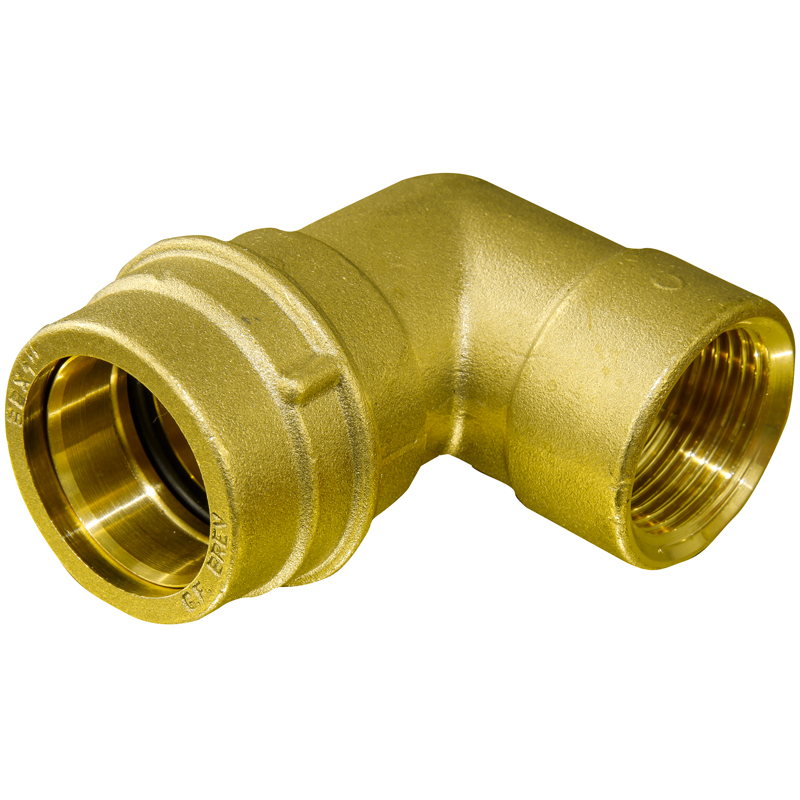

90°-Bogen PE mit Innengewinde


Catalogo > Unirapid





Zusammensetzung des Kleinst und Dimensionsmerkmale:

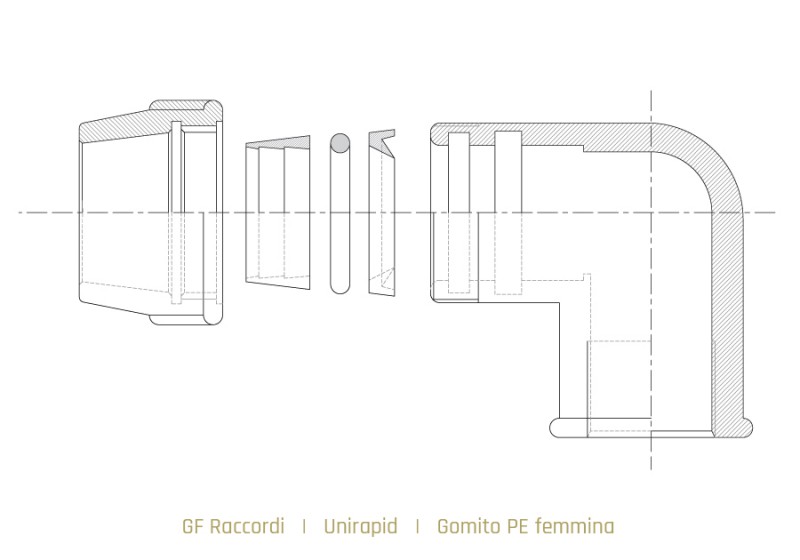

Der Bogen PE/F UNIRAPID besteht aus folgenden Bauteilen:

1 heißgepressten Körper aus Messing CW617N

1 heißgepressten Überwurfring aus Messing CW617N

1 stangengepresster konischer, selbstverriegelnder Ring aus Messing CW614N

1 O-Ring aus ungiftigem Gummi NBR 70. Trinkwassertaugliche Mischung mit Zertifizierung ACS Nr. 09 CLP LI 008 – TZW KTW D1 D2 vom 19/12/2007 – NSF ANSI 61 Nr. IG770-01

1 Qualitätsvorrichtung aus ungiftigem Gummi NBR FDA. Trinkwassertaugliche Mischung nach Ministerialerlass Nr. 174 vom 06/04/04, zertifiziert vom Labor CERISIE RP 644/2012


Das Innengewinde unserer Kleinst ist gemäß der Norm UNI ISO 228 zylindrisch.

Code

Durchmesser weiblicher Angriff gas UNI ISO 228

Nennweite Angriffsrohr PE

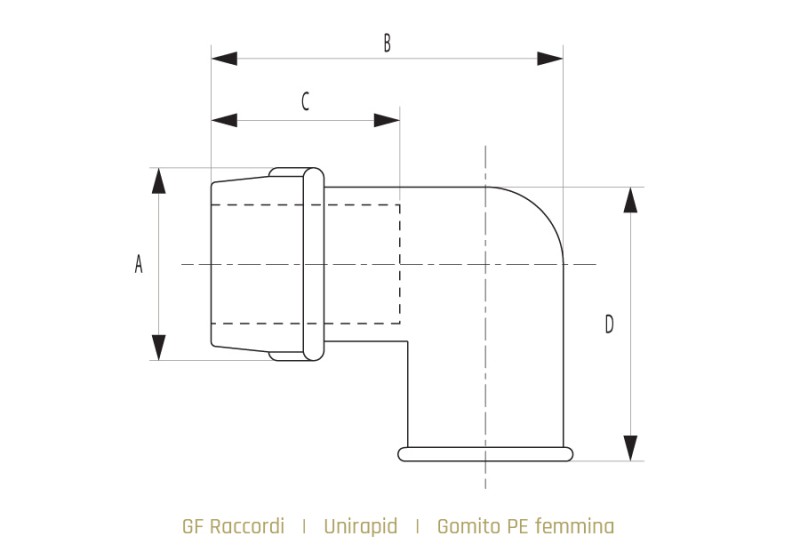

A

B

C

D

Stückgewicht

mm.

mm.

mm.

mm.

Kg.

RF_AGF020

½”

ᴓ 20

35

63.5

37

50

0.245

RF_AGF025

¾”

ᴓ 25

42

74.5

41

60.5

0.420

RF_AGF032

1”

ᴓ 32

50

84

48

66

0.430

RF_AGF040

1”1/4

ᴓ 40

59

98

51

81

0.860

RF_AGF050

1”1/2

ᴓ 50

71

120.5

63.5

101

1.345

RF_AGF063

2”

ᴓ 63

87

134

64.5

114

1.900

RF_AGF075

2”1/2

ᴓ 75

100

163

69

140

3.260
