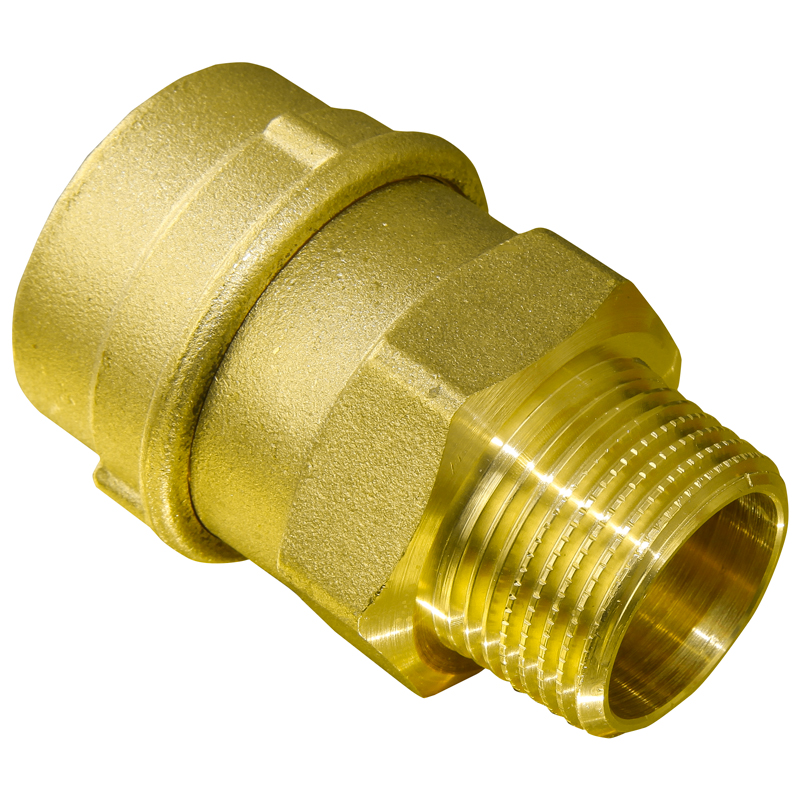

Monojunta macho

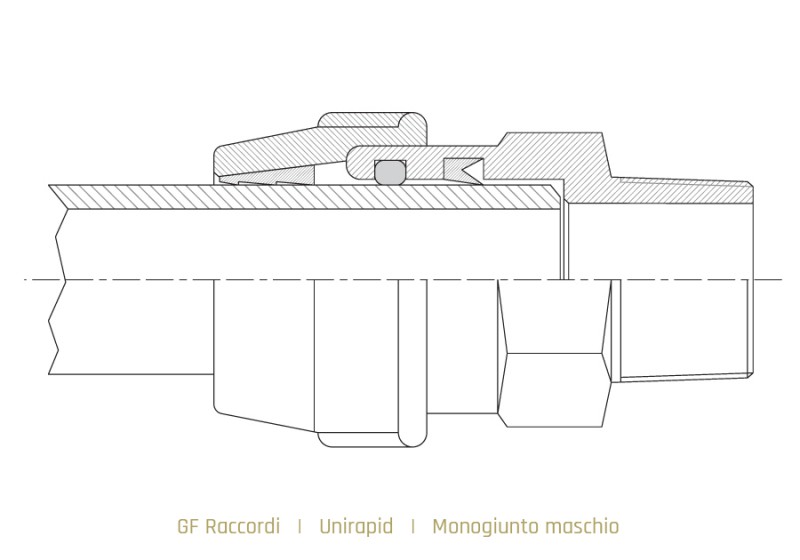

Composición del racor y características dimensionales:

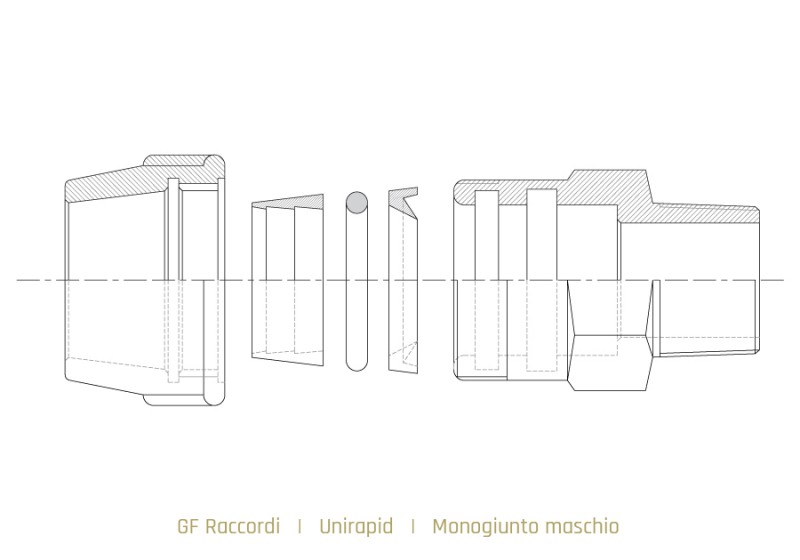

El racor macho UNIRAPID está formado por los siguientes componentes:

N. 1 Cuerpo de latón CW617N estampado en caliente

N. 1 Virola de apriete de anillo de latón CW617N estampada en caliente

N. 1 Anillo cónico de autocierre de latón CW614N fabricado a partir de barra

N. 1 Junta tórica de goma atóxica NBR 70. Mezcla idónea para el contacto con agua potable homologada:ACS N°09 CLP LI 008 – TZW KTW D1 D2 del 19/12/2007 – NSF ANSI 61 N° IG770-01

N. 1 Juntas con collar de goma atóxica NBR FDA. Mezcla idónea según los requisitos del DM 06/04/04 n.º 174 para el contacto con agua potable certificada por el Lab. CERISIE RP 644/2012


La rosca macho de nuestros racores es cónica, no cilíndrica, conforme a la Norma UNI ISO 7, que define las dimensiones, el grado de conicidad y la longitud de las roscas cónicas. Es sabido que la rosca cónica ofrece una mayor garantía de estanquidad respecto de la cilíndrica. En efecto, las empresas de distribución más importantes de distribución de agua la solicitan. Además, en la cresta de la rosca hay pequeñas muescas (moleteado) para garantizar que el teflón, u otros tipos de materiales adecuados para revestir el filete, tengan una mayor adherencia.

Código

Diámetro ataque macho gas UNI ISO 7

Diámetro nominal ataque tubo PE

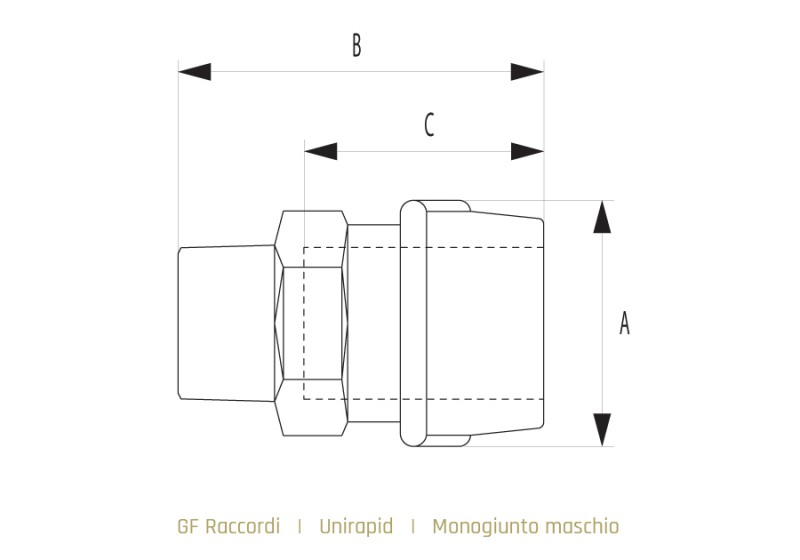

A

B

C

Peso unitario

mm.

mm.

mm.

Kg.

RF_AMA020

½”

ᴓ 20

35

57

37

0.145

RF_AMA025

¾”

ᴓ 25

42

61

41.5

0.200

RF_AMA032

1”

ᴓ 32

50

73

48.5

0.330

RF_AMA040

1”1/4

ᴓ 40

59

75.5

51

0.425

RF_AMA050

1”1/2

ᴓ 50

71

91

66

0.735

RF_AMA063

2”

ᴓ 63

87

98.5

67.5

1.080

RF_AMA075

2”1/2

ᴓ 75

100

110

76.5

1.650

RF_AMA090

3”

ᴓ 90

120

127

90.5

2.690

RF_AMA0110

4”

ᴓ 110

143

137.5

101

3.765
