Bijunta reducido


Catalogo > Unirapid

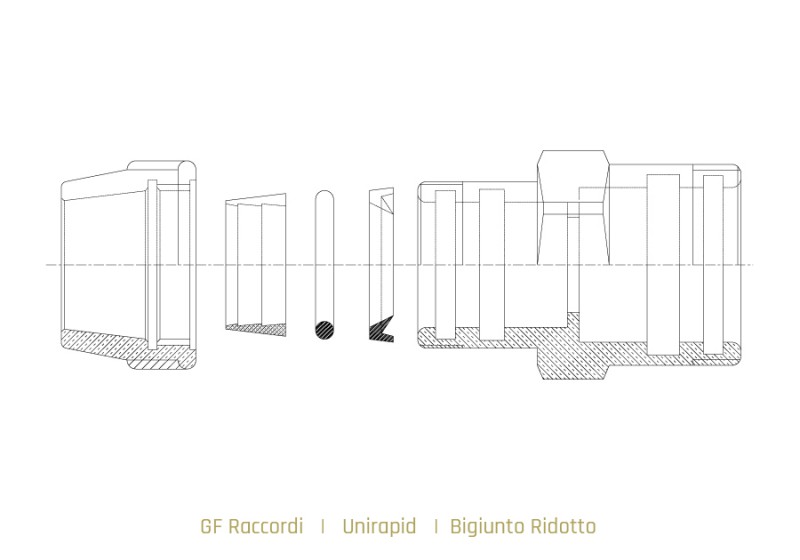

Composición del racor y características dimensionales

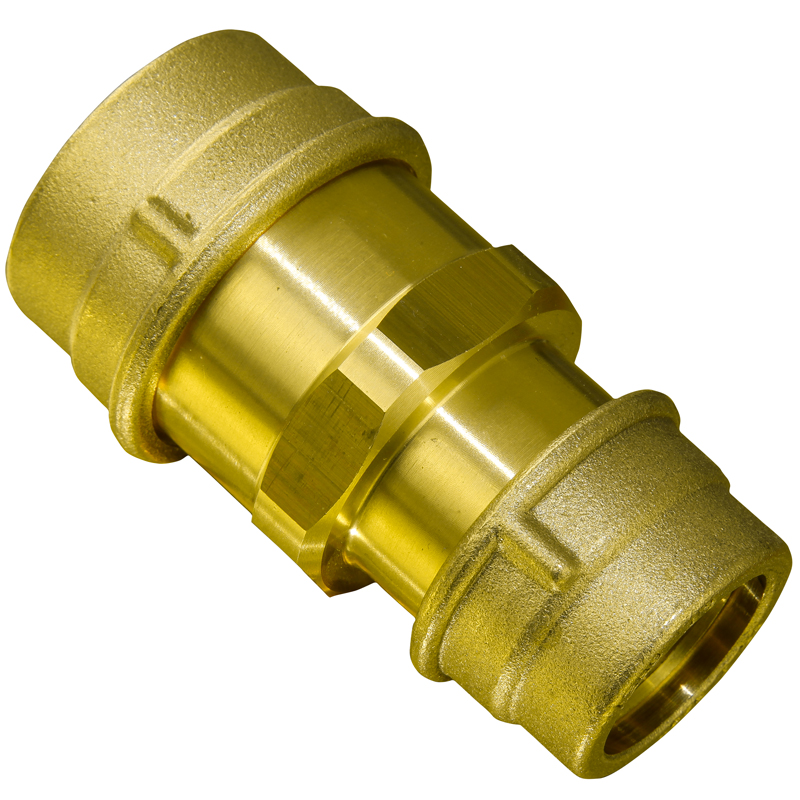

El racor bijunta UNIRAPID está formado por los siguientes componentes:

N. 1 Cuerpo de latón CW617N estampado en caliente

N. 2 Virolas de apriete de anillo de latón CW617N estampadas en caliente

N. 2 Anillos cónicos de autocierre de latón CW614N fabricados a partir de barra

N. 2 Juntas tóricas de goma atóxica NBR 70. Mezcla idónea para el contacto con agua potable homologada: ACS N°09 CLP LI 008 – TZW KTW D1 D2 del 19/12/2007 – NSF ANSI 61 N° IG770-01

N. 2 Juntas con collar de goma atóxica NBR FDA. Mezcla idónea según los requisitos del DM 06/04/04 n.º 174 para el contacto con agua potable certificada por el Lab. CERISIE RP 644/2012

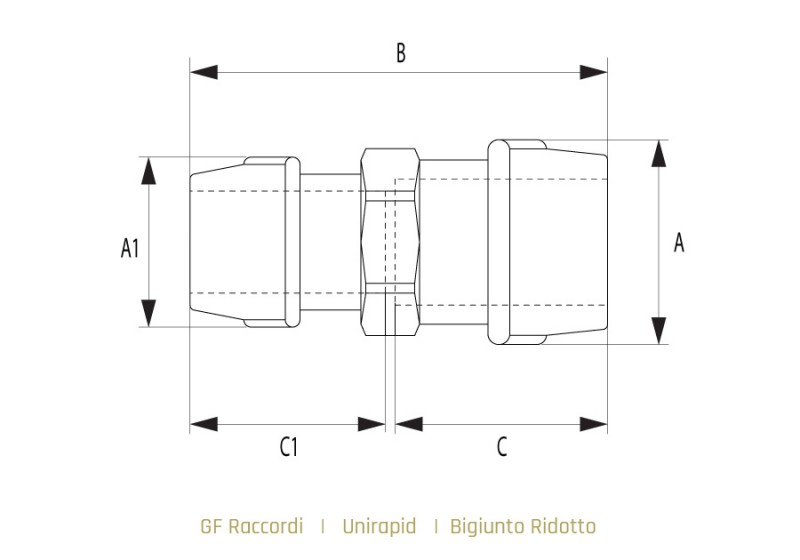

Código

Diámetro nominal ataque tubo PE

A

A1

B

C

C1

Peso unitario

mm.

mm.

mm.

mm.

mm.

Kg.

RF_ABI2520

ᴓ 25 x ᴓ 20

42

35

80

42.5

36.5

0.270

RF_ABI3220

ᴓ 32 x ᴓ 20

50

35

84

46

37.5

0.355

RF_ABI3225

ᴓ 32 x ᴓ 25

50

42

89.5

46

42

0.390

RF_ABI4032

ᴓ 40 x ᴓ 32

59

50

96.5

49

46

0.585

RF_ABI5040

ᴓ 50 x ᴓ 40

71

59

109.5

58

50.5

0.890

RF_ABI6350

ᴓ 63 x ᴓ 50

87

71

119

59.5

58.5

1.340
