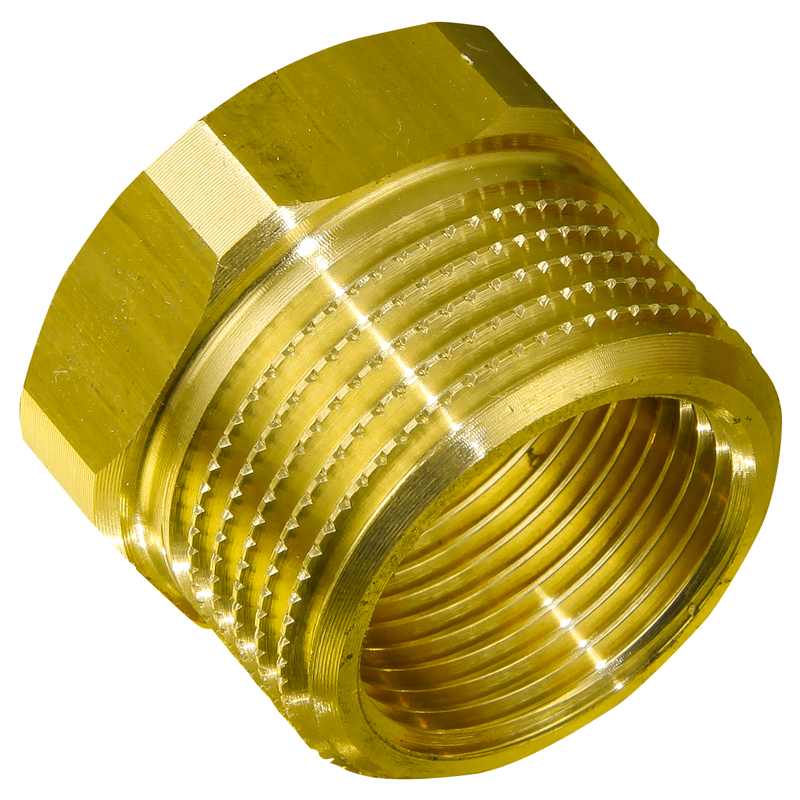

Reducciones





Composición del racor y características dimensionales:

Las Reducciones de nuestra producción de:

¾” x ½” - 1” x ¾” - 1” x ½” - 1” ¼ x 1” - 1” ¼ x ¾” - 1” ¼ x ½” - 2”x ¾” son fabricadas a partir de barra de latón CW614N.

Las Reducciones de nuestra producción de:

1” ½ x 1” ¼ - 1” ½ x 1” - 1” ½ x ¾”- 2” x 1” ½” - 2” x 1” ¼ - 2” x 1” - 2” ½” x 2” - 2” ½” x 1” ½ son fabricadas a partir de un cuerpo estampado en caliente de latón CW617N.

La rosca macho y hembra de nuestras Reducciones es cilíndrica, conforme a la norma UNI ISO 228.

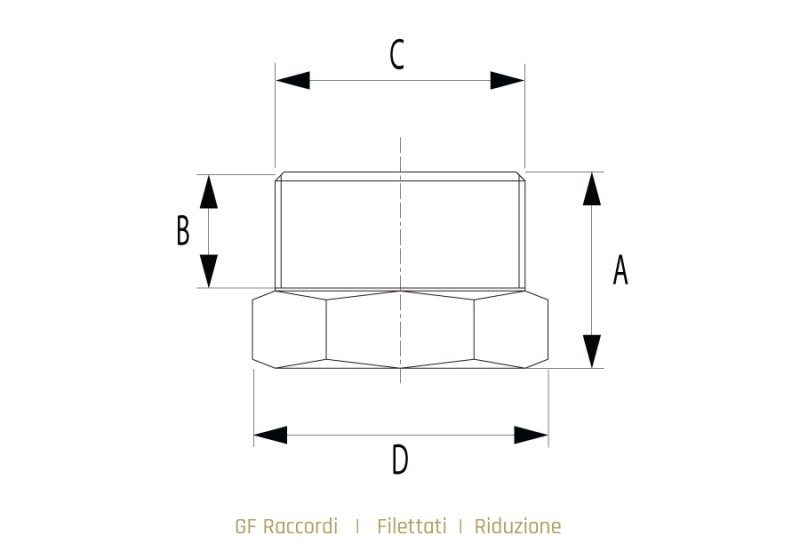

Código

Diámetro ataque macho – hembra gas UNI 228

A

B

C

D

Peso unitario

mm.

mm.

mm.

mm.

Kg.

RID3412

¾” MAS. x ½” FEM.

25.5

15.5

28

30.5

0.050

RID134

1” MAS. x ¾” FEM.

27.5

17

35

38

0.085

RID1X12

1” MAS. x ½” FEM.

27.5

17

35

38

0.105

RID1141

1” ¼ MAS. x 1” FEM.

30

19.5

43

46.5

0.140

RID11434

1” ¼ MAS. x ¾” FEM.

30

19.5

43

46.5

0.190

RID11412

1” ¼ MAS.x ½” FEM.

30

19.5

43

46.5

0.215

RID112114

1” ½ MAS. x 1” ¼ FEM.

32

20

50

55.5

0.140

RID1121

1” ½ MAS. x 1” FEM.

32

20

50

55.5

0.230

RID11234

1” ½ MAS. x ¾” FEM.

32

20

50

55.5

0.265

RID2112

2” MAS. x 1” ½” FEM.

36

22

60.5

67.5

0.300

RID2114

2” MAS. x 1” ¼ FEM.

36

22

60.5

67.5

0.370

RID21

2” MAS. x 1” FEM.

36

22

60.5

67.5

0.435

RID234

2” MAS. x ¾” FEM.

36

22

60

69

0.450

RID2122

2” ½” MAS. x 2” FEM.

38.5

23.5

76.5

84

0.500

RID212112

2” ½” MAS. x 1” ½ FEM.

38.5

23.5

76.5

84

0.675
