Hembra reducido

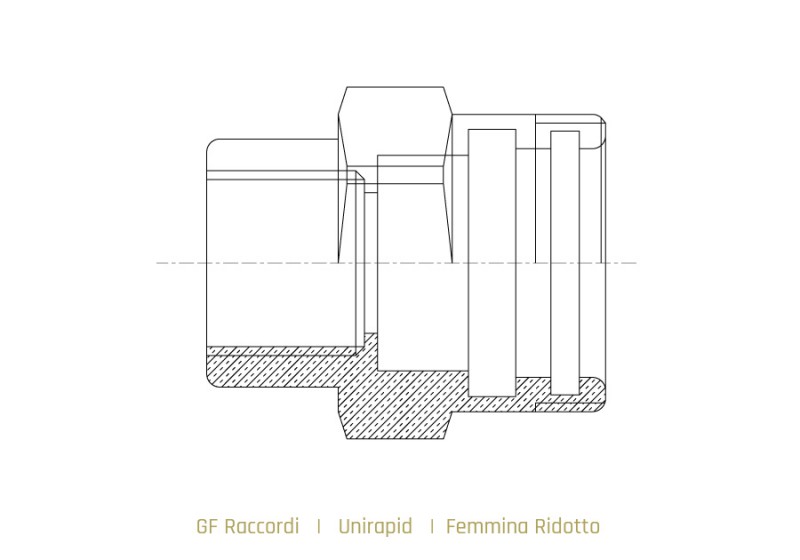

Composición del racor y características dimensionales:

El racor hembra UNIRAPID está formado por los siguientes componentes:

N. 1 Cuerpo de latón CW617N estampado en caliente

N. 1 Virola de apriete de anillo de latón CW617N estampada en caliente

N. 1 Anillo cónico de autocierre de latón CW614N fabricado a partir de barra

N. 1 Junta tórica de goma atóxica NBR 70. Mezcla idónea para el contacto con agua potable homologada:ACS N°09 CLP LI 008 – TZW KTW D1 D2 del 19/12/2007 – NSF ANSI 61 N° IG770-01

N. 1 Juntas con collar de goma atóxica NBR FDA. Mezcla idónea según los requisitos del DM 06/04/04 n.º 174 para el contacto con agua potable certificada por el Lab. CERISIE RP 644/2012


La rosca hembra de nuestros racores es cilíndrica, conforme a la norma UNI ISO 228.

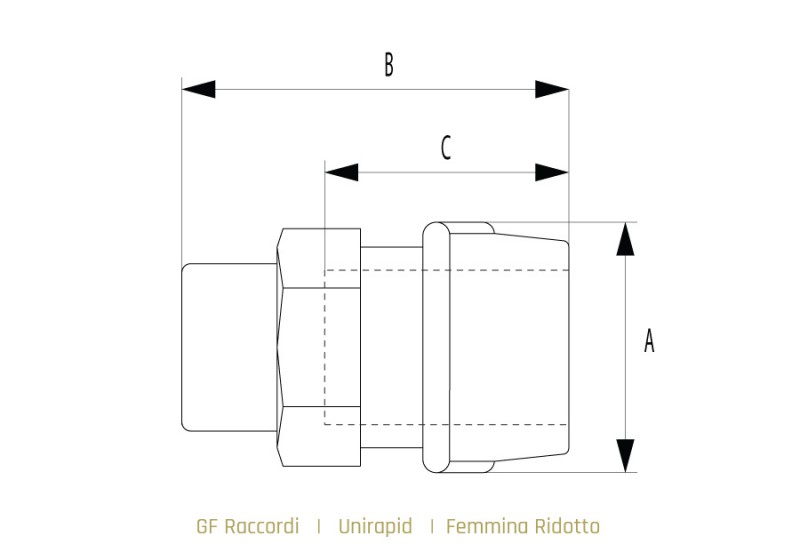

Código

Diámetro ataque hembra gas UNI 228

Diámetro nominal ataque tubo PE

A

B

C

Peso unitario

mm.

mm.

mm.

Kg.

RF_AFE2512

½”

ᴓ 25

42

59

42

0.200

RF_AFE3212

½”

ᴓ 32

50

65.5

46

0.300

RF_AFE3234

¾”

ᴓ 32

50

65.5

46

0.320
