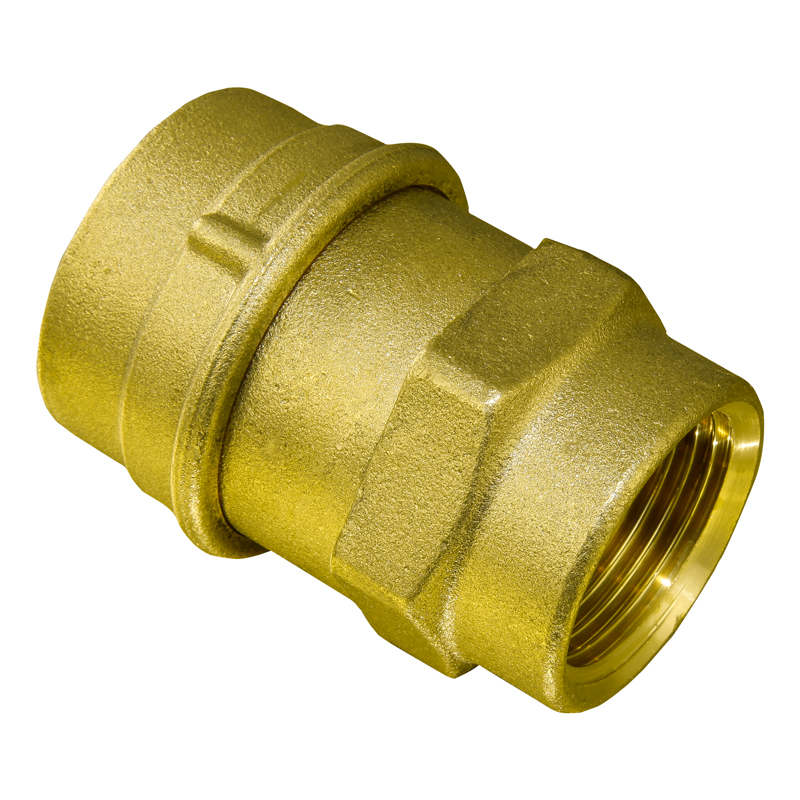

Einfaches Übergangsstück mit Innengewinde


Catalogo > Unirapid





Zusammensetzung des Kleinst und Dimensionsmerkmale:

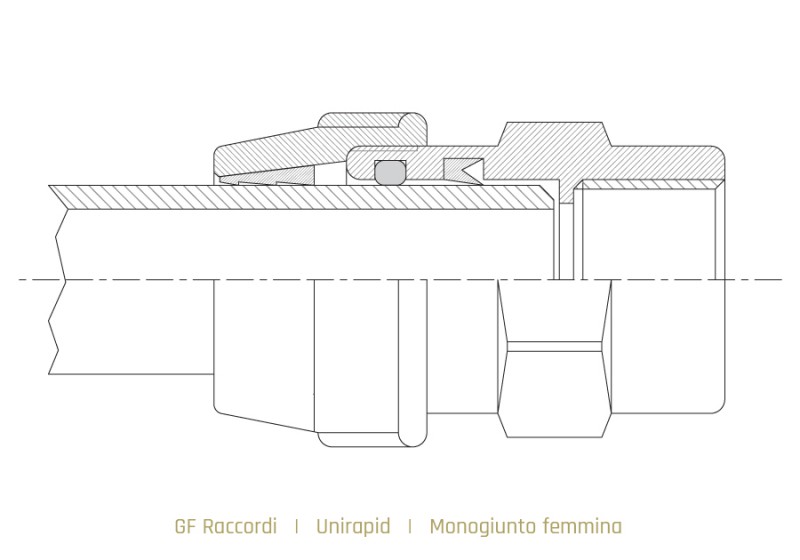

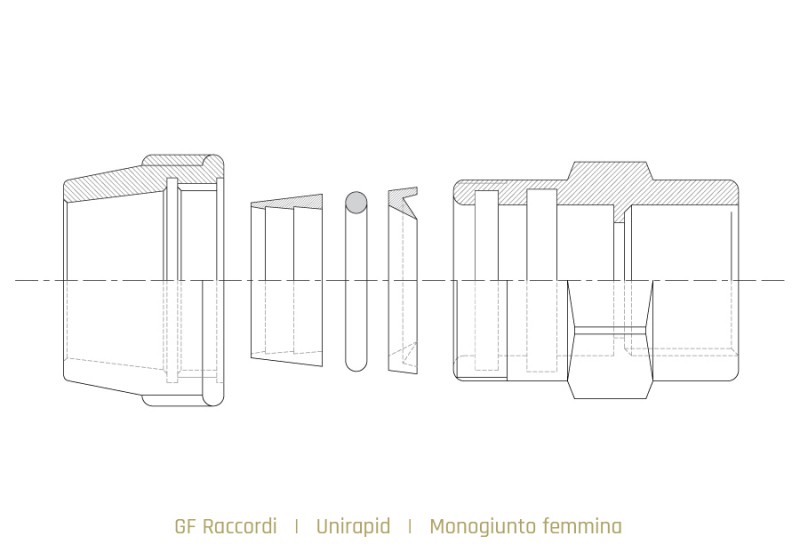

Die Verschraubung mit Innengewinde UNIRAPID besteht aus folgenden Bauteilen:

1 heißgepressten Körper aus Messing CW617N

1 heißgepressten Überwurfring aus Messing CW617N

1 stangengepresster konischer, selbstverriegelnder Ring aus Messing CW614N

1 O-Ring aus ungiftigem Gummi NBR 70. Trinkwassertaugliche Mischung mit Zertifizierung ACS Nr. 09 CLP LI 008 – TZW KTW D1 D2 vom 19/12/2007 – NSF ANSI 61 Nr. IG770-01

1 Mundring aus ungiftigem Gummi NBR FDA. Trinkwassertaugliche Mischung nach Ministerialerlass Nr. 174 vom 06/04/04, zertifiziert vom Labor CERISIE RP 644/2012

Das Innengewinde unserer Kleinst ist gemäß der Norm UNI ISO 228 zylindrisch.



Code

Durchmesser weiblicher Angriff gas UNI 228

Nennweite Angriffsrohr PE

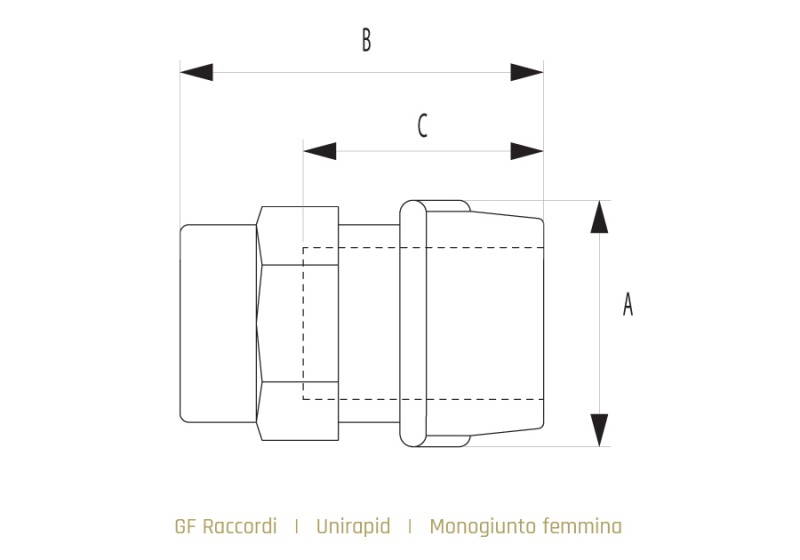

A

B

C

Stückgewicht

mm.

mm.

mm.

Kg.

RF_AFE020

½”

ᴓ 20

35

54.5

37

0.160

RF_AFE025

¾”

ᴓ 25

42

60.5

41.5

0.220

RF_AFE032

1”

ᴓ 32

50

68.5

49

0.335

RF_AFE040

1”1/4

ᴓ 40

59

72

51

0.475

RF_AFE050

1”1/2

ᴓ 50

71

86.5

64

0.760

RF_AFE063

2”

ᴓ 63

87

90

67

1.040

RF_AFE075

2”1/2

ᴓ 75

100

99.5

72.5

1.660

RF_AFE090

3”

ᴓ 90

120

121

93

2.700

RF_AFE0110

4”

ᴓ 110

143

128.5

100.5

3.670
