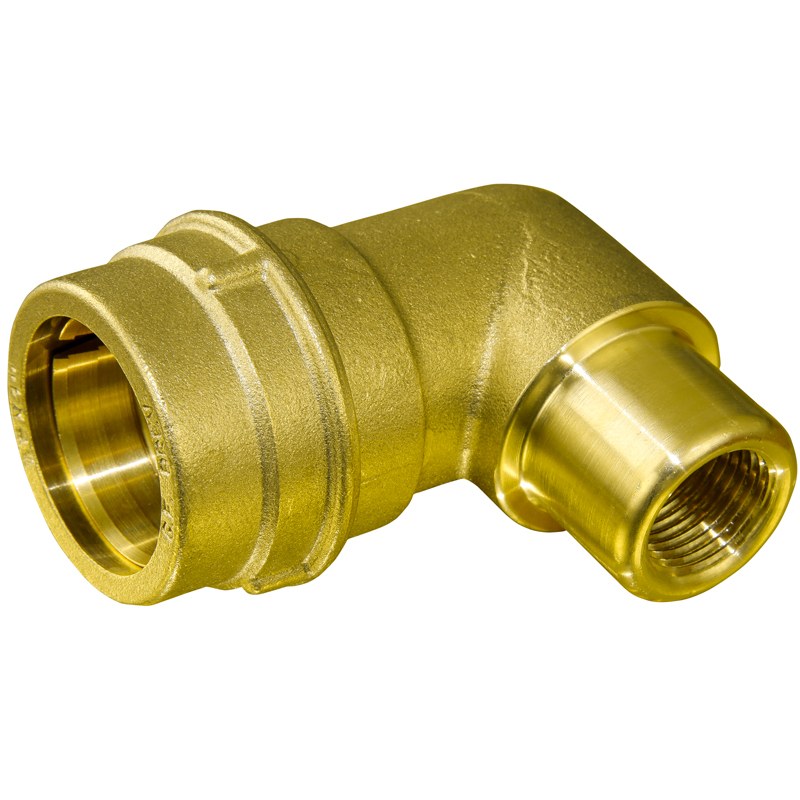

Reduzierter 90°-Bogen PE/F





Zusammensetzung des Kleinst und Dimensionsmerkmale:

Reduzierter 90°-Bogen PE/F UNIRAPID besteht aus folgenden Bauteilen:

1 heißgepressten Körper aus Messing CW617N

1 heißgepressten Überwurfring aus Messing CW617N

1 stangengepresster konischer, selbstverriegelnder Ring aus Messing CW614N

1 O-Ring aus ungiftigem Gummi NBR 70. Trinkwassertaugliche Mischung mit Zertifizierung ACS Nr. 09 CLP LI 008 – TZW KTW D1 D2 vom 19/12/2007 – NSF ANSI 61 Nr. IG770-01

1 Qualitätsvorrichtung aus ungiftigem Gummi NBR FDA. Trinkwassertaugliche Mischung nach Ministerialerlass Nr. 174 vom 06/04/04, zertifiziert vom Labor CERISIE RP 644/2012


Das Innengewinde unserer Kleinst ist gemäß der Norm UNI ISO 228 zylindrisch.



Code

Durchmesser weiblicher Angriff gas UNI 228

Nennweite Angriffsrohr PE

A

B

C

D

 Stückgewicht

mm.

mm.

mm.

mm.

Kg.

RF_AGF2512

½”

ᴓ 25

42

75

41

61.5

0.470

RF_AGF3212

½”

ᴓ 32

50

83

47

65

0.430

RF_AGF3234

¾”

ᴓ 32

50

83

47

70.5

0.425
