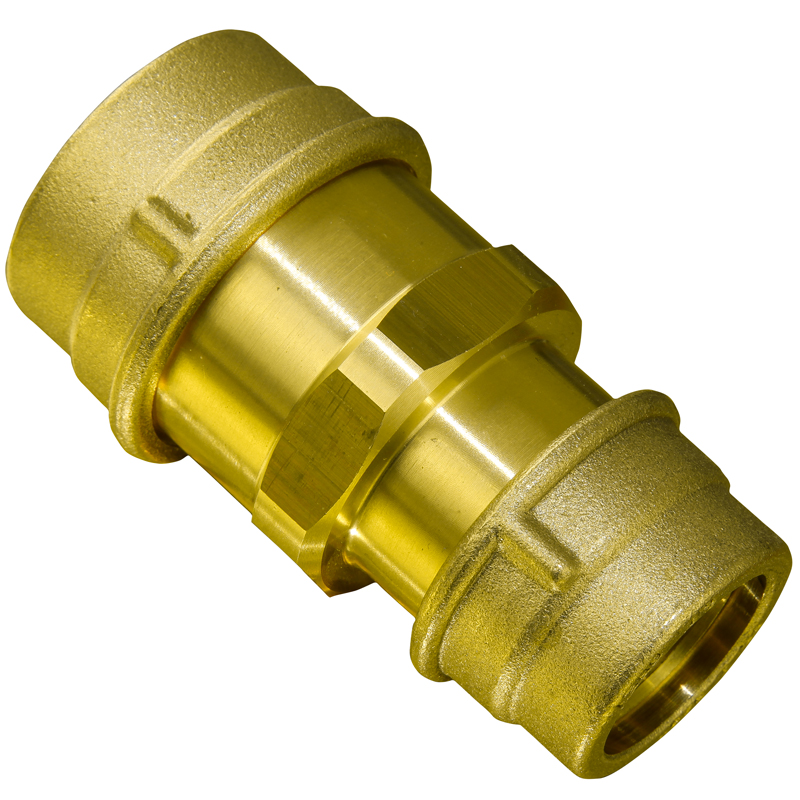

Reduziertes Übergangsstück


Catalogo > Unirapid





Zusammensetzung des Kleinst und Dimensionsmerkmale:

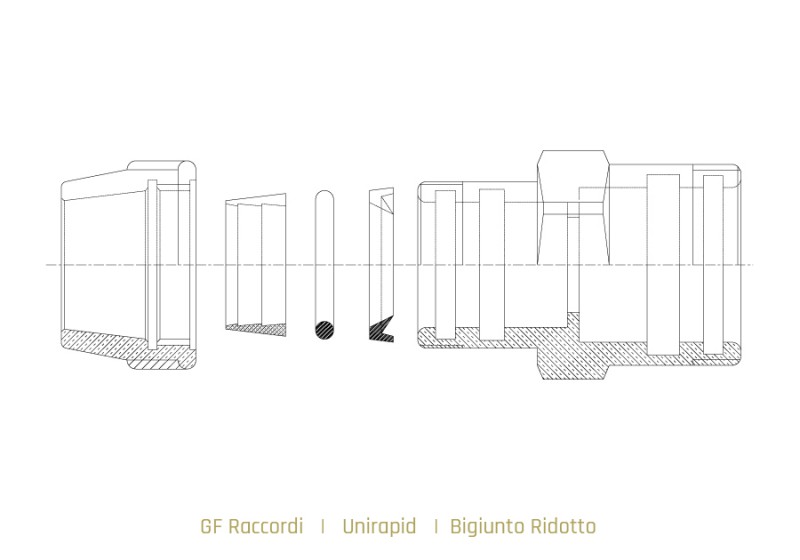

Reduziertes Übergangsstück UNIRAPID besteht aus folgenden Bauteilen:

1 heißgepressten Körper aus Messing CW617N

2 heißgepresste Überwurfringe aus Messing CW617N

2 stangengepresste konische, selbstverriegelnde Ringe aus Messing CW614N

2 O-Ringe aus ungiftigem Gummi NBR 70. Trinkwassertaugliche Mischung mit Zulassung: ACS Nr. 09 CLP LI 008 – TZW KTW D1 D2 vom 19/12/2007 – NSF ANSI 61 Nr. IG770-01

2 Qualitätsvorrichtung aus ungiftigem Gummi NBR FDA. Trinkwassertaugliche Mischung nach Ministerialerlass Nr. 174 vom 06/04/04, zertifiziert vom Labor CERISIE RP 644/2012

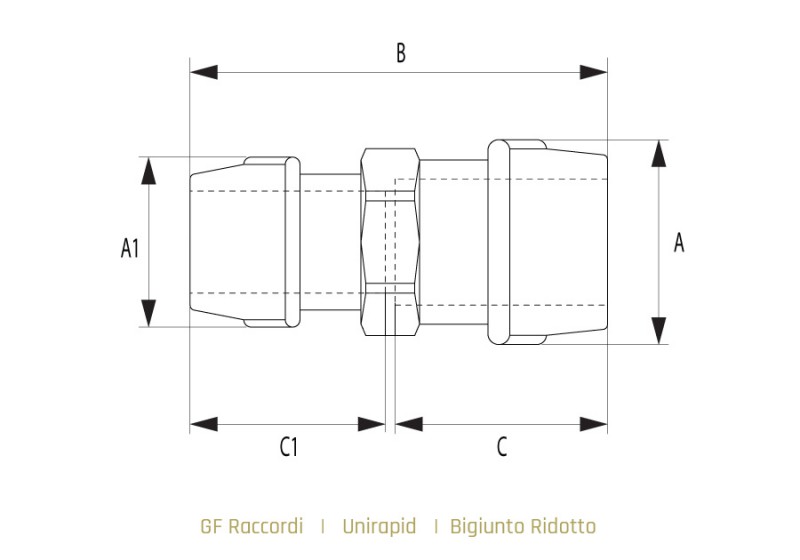

Code

Nennweite Angriffsrohr PE

A

A1

B

C

C1

Stückgewicht

mm.

mm.

mm.

mm.

mm.

Kg.

RF_ABI2520

ᴓ 25 x ᴓ 20

42

35

80

42.5

36.5

0.270

RF_ABI3220

ᴓ 32 x ᴓ 20

50

35

84

46

37.5

0.355

RF_ABI3225

ᴓ 32 x ᴓ 25

50

42

89.5

46

42

0.390

RF_ABI4032

ᴓ 40 x ᴓ 32

59

50

96.5

49

46

0.585

RF_ABI5040

ᴓ 50 x ᴓ 40

71

59

109.5

58

50.5

0.890

RF_ABI6350

ᴓ 63 x ᴓ 50

87

71

119

59.5

58.5

1.340
