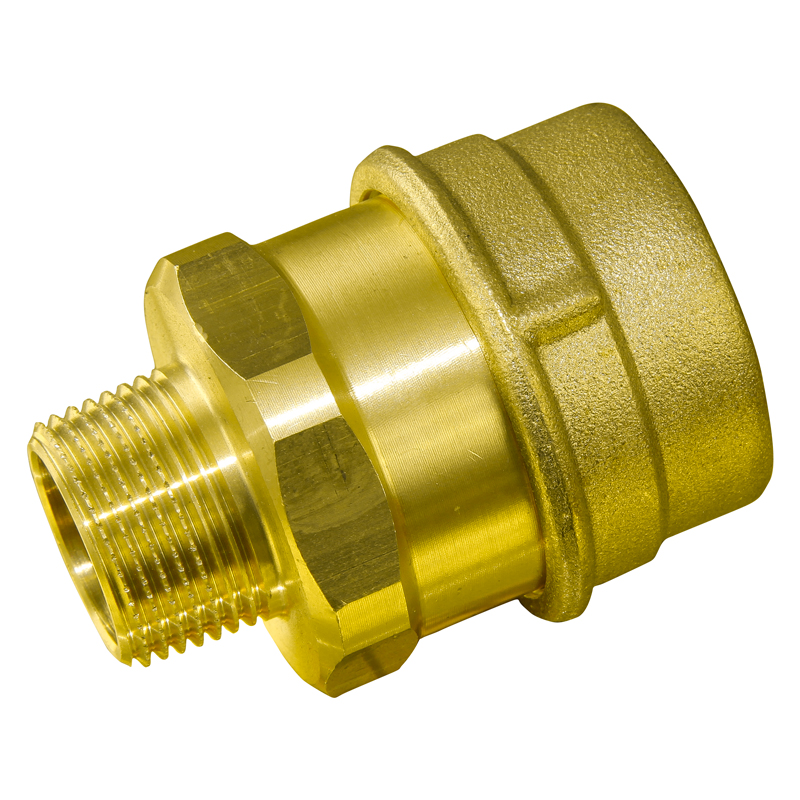

Reduziertes Außengewinde

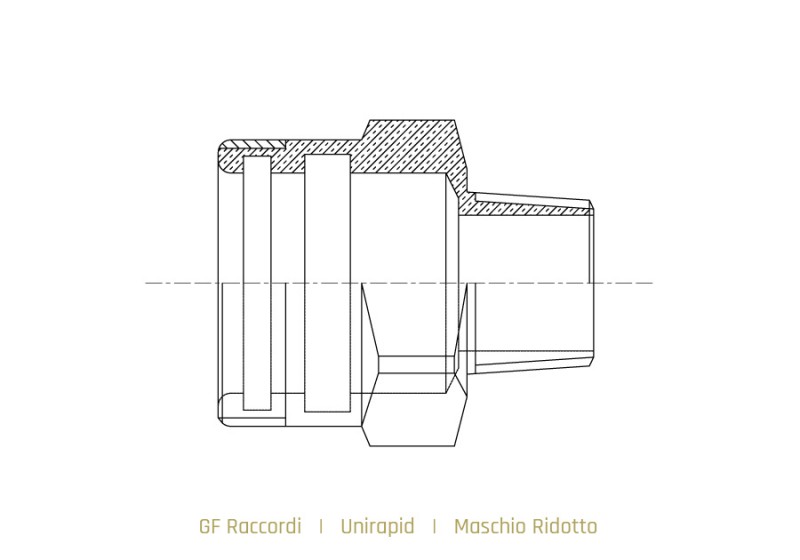

Zusammensetzung des Kleinst und Dimensionsmerkmale:

Die Reduziertes Außengewinde UNIRAPID besteht aus folgenden Bauteilen:

1 heißgepressten Körper aus Messing CW617N

1 heißgepressten Überwurfring aus Messing CW617N

1 stangengepresster konischer, selbstverriegelnder Ring aus Messing CW614N

1 O-Ring aus ungiftigem Gummi NBR 70. Trinkwassertaugliche Mischung mit Zertifizierung ACS Nr. 09 CLP LI 008 – TZW KTW D1 D2 vom 19/12/2007 – NSF ANSI 61 Nr. IG770-01

1 Mundring aus ungiftigem Gummi NBR FDA. Trinkwassertaugliche Mischung nach Ministerialerlass Nr. 174 vom 06/04/04, zertifiziert vom Labor CERISIE RP 644/2012


Das Außengewinde unserer Kleinst ist gemäß der Norm UNI ISO 7, die die Abmessungen, den Konizitätsgrad und Länge des Gewindes definiert, konisch. Es ist klar, dass das konische Gewinde mehr Dichtheit bietet als das zylindrische, daher wird es auch von den meisten Wassernetzbetreibern benutzt. An der Spitze des Gewindes befinden sich auch kleine Einschnitte und Rändelungen, die gewährleisten sollen, dass das Teflon oder andere als Abdichtung für das Gewinde geeignete Materialien besser haften.

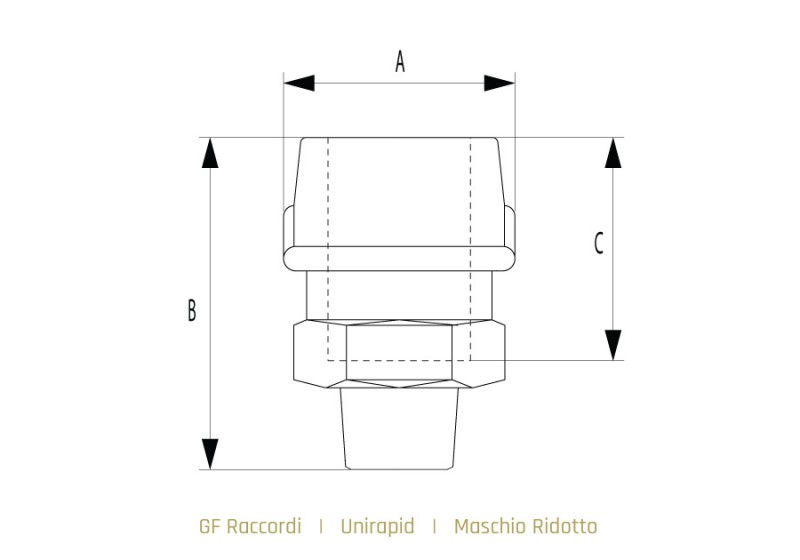

Code

Durchmesser Angriff männlich gas UNI ISO 7

Nennweite Angriffsrohr PE

A

B

C

Stückgewicht

mm.

mm.

mm.

Kg.

RF_AMA2512

½”

ᴓ 25

42

60

42

0.190

RF_AMA3212

½”

ᴓ 32

50

65

46

0.280

RF_AMA3234

¾”

ᴓ 32

50

65

46

0.270
